简易倍频发生器

发布时间:2011-5-4 11:12    发布者:电路图分享
关键词: 倍频发生器

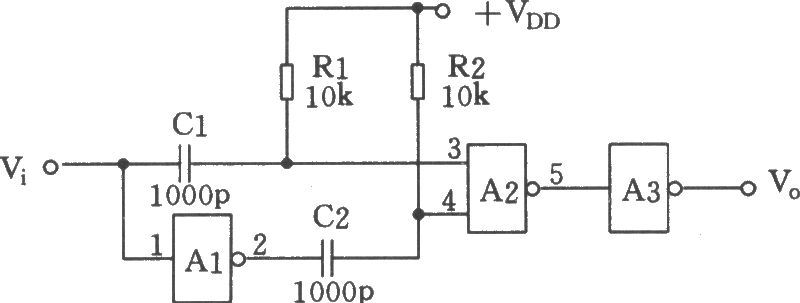

如图所示是用与非门组成的倍频电路,输入信号的下降沿被R1C1微分送入A2的输入端3脚,使A2输出一个脉冲,输入信号的上升沿经A1反相后被R2C2微分送入A2的输入端4脚,从而使A2再次输出一个脉冲,这样,每输入一个方波,在A2的输出端便可得到两个方波,使频率增大二倍。A3起缓冲整形作用。

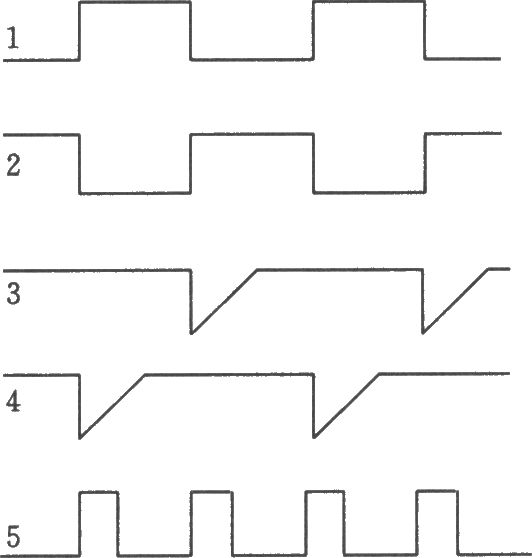

输入信号的波形:
