电弧焊发生器
发布时间：2011-4-28 10:22
发布者：电路图分享
关键词：
电弧焊

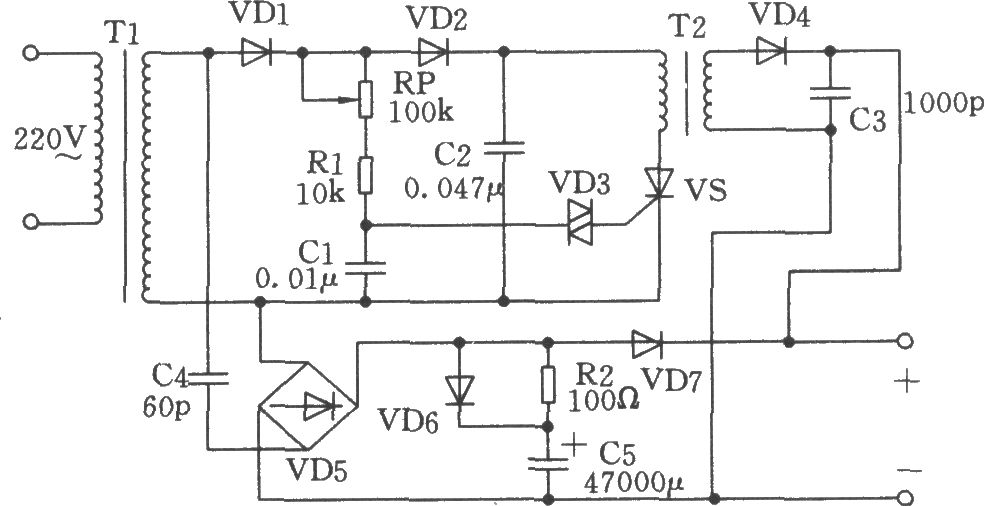

 如图所示电路，最大输入小于100W，采用弱电流引弧技术，能迅速自动地引燃长约5mm～10mm、电流1～3A的稳定电弧。作为直流焊机的辅助引弧器，可将焊机一次引弧成功率由目前的30％提高到100％，解决了引弧难题。电弧不易熄灭，引弧时不会发生焊条同工件粘焊。该装置本身亦可作为一种袖珍焊机，用来焊接厚1mm以下的金属簿板壳体、金属丝、毛细管、接头等。T2次级产生频率为50Hz的1000V脉冲电压。调整RP，确保T2次级短路时的最大平均电流小于0.5mA。由C4、C5、VD5、VD6、VD7、R2组成主电路，输出约80V的直流空载电压。焊接时首先进行短路引弧(一极接焊条，另一极接工件)，然后分开两极，脉冲电路产生的高压击穿正负极间的空气隙，形成电离通道，C5上的能量通过R2向该通道释放，以维持其电离。接着，主电路即由这一通道释放1～3A的电流，从而引燃连续的电弧。 |
