正弦波二分频器(μA747、μA795)
发布时间:2011-4-28 10:13 发布者:
电路图分享
关键词:
μA747
,
μA795
,
分频器
,
正弦波

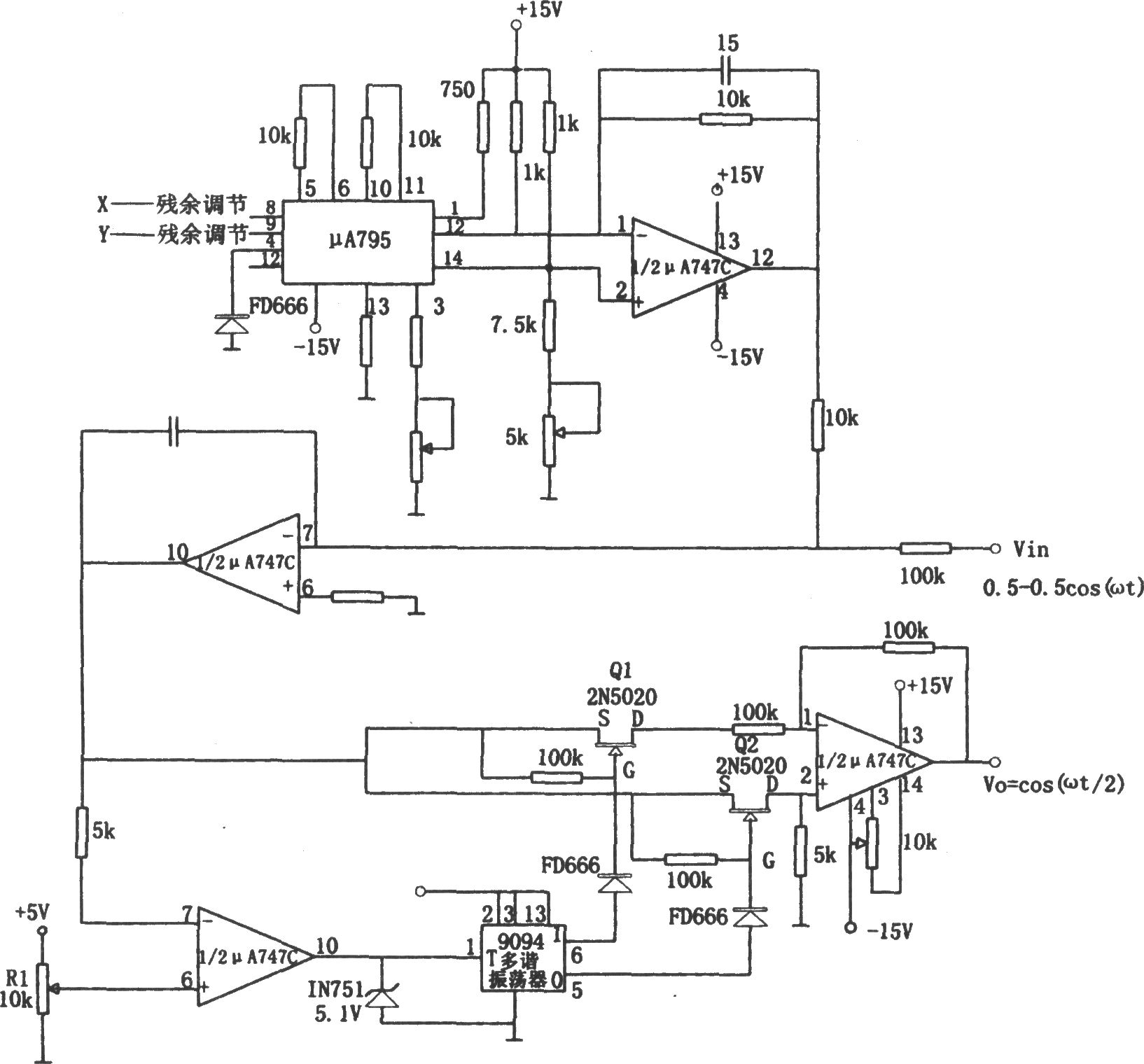

如图所示为正弦波二分频
电路
。对于一般采用数字分频的电路,其缺点是不能保持原有的正弦波形。若需要正弦波输出,则可通过附加
滤波器
之类的电路,如本电路所示。电路中,
集成电路
μA795和μA747C构成标准的平方根电路。该电路的输出是输入
电压
绝对值的正平方根。输入是±0.5cosωt时,输出则为cos( ωt/2)。触发器9094、模拟开关Q1和Q2以及运算
放大器
μA747的一半构成“绝对值消除”电路。触发器的触发电平由R1确定,这样可以根据输入信号的大小自动地选择输入通道。该电路的输出是振幅为1V的正弦波,输出信号频率为输入信号频率的一半。
