可由逻辑电平控制分频系数的分频器(μL9046)
发布时间:2011-4-28 10:11
发布者:电路图分享

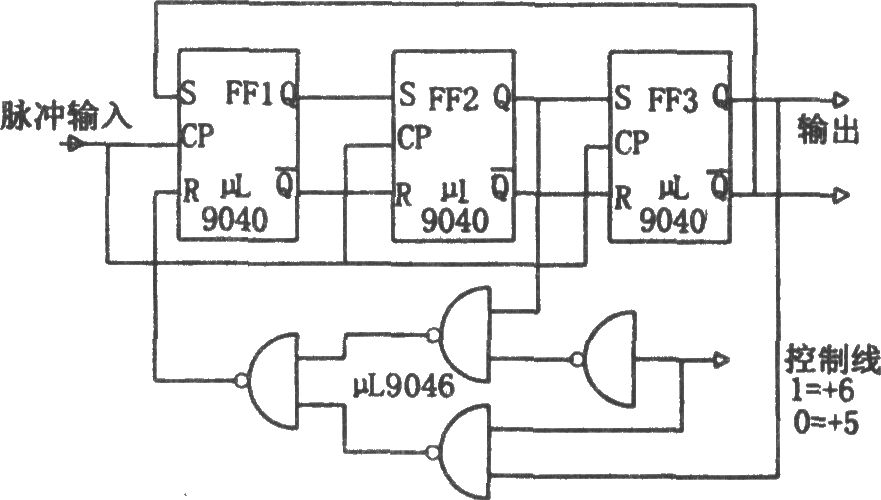

如图所示为可由逻辑电平雄制分频系数的分频电路。该分频器是由三个RS T触发器μL9040和四个“与非”门μL9046构成的,分频系数可以是5,也可以是6,由外加逻辑电平控制。控制输入端为逻辑“1”时,分频系数为6;控制输入端为逻辑“0”时,分频系数为5。 |
如图所示为可由逻辑电平雄制分频系数的分频电路。该分频器是由三个RS T触发器μL9040和四个“与非”门μL9046构成的,分频系数可以是5,也可以是6,由外加逻辑电平控制。控制输入端为逻辑“1”时,分频系数为6;控制输入端为逻辑“0”时,分频系数为5。 |
