CMOS门压控振荡器

发布时间:2011-4-28 10:03    发布者:电路图分享
关键词: CMOS , 压控振荡器

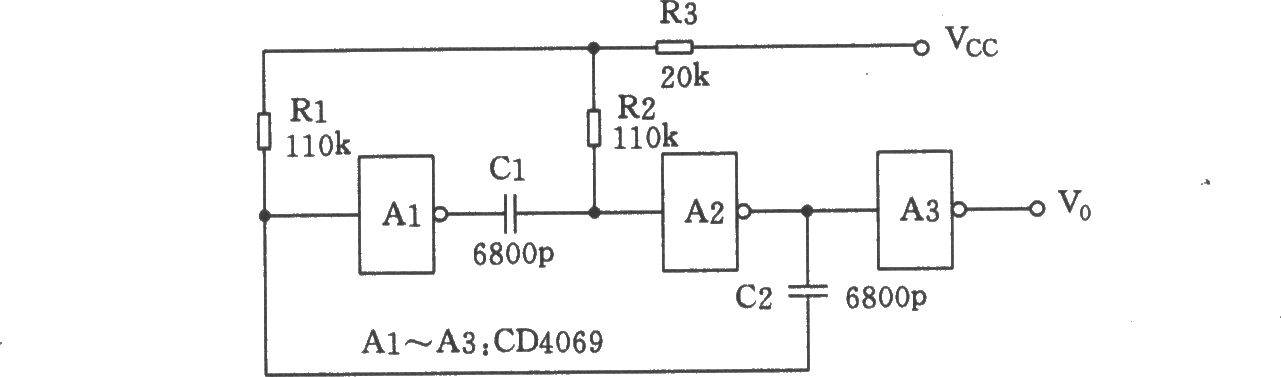

如图所示电路中A1、A2两个非门组成自激多谐振荡器,随着外加控制电压Vcc的大小不同,电路振荡频率亦随之变化。Vcc值在门电路阈值附近时对RC充放电影响最小,故电路振荡频率最低,Vcc偏离门电路阈值越大,电容充放电越快,故电路振荡频率越耐。
