压控占空周期振荡器

发布时间:2011-4-28 10:02    发布者:电路图分享
关键词: 振荡器

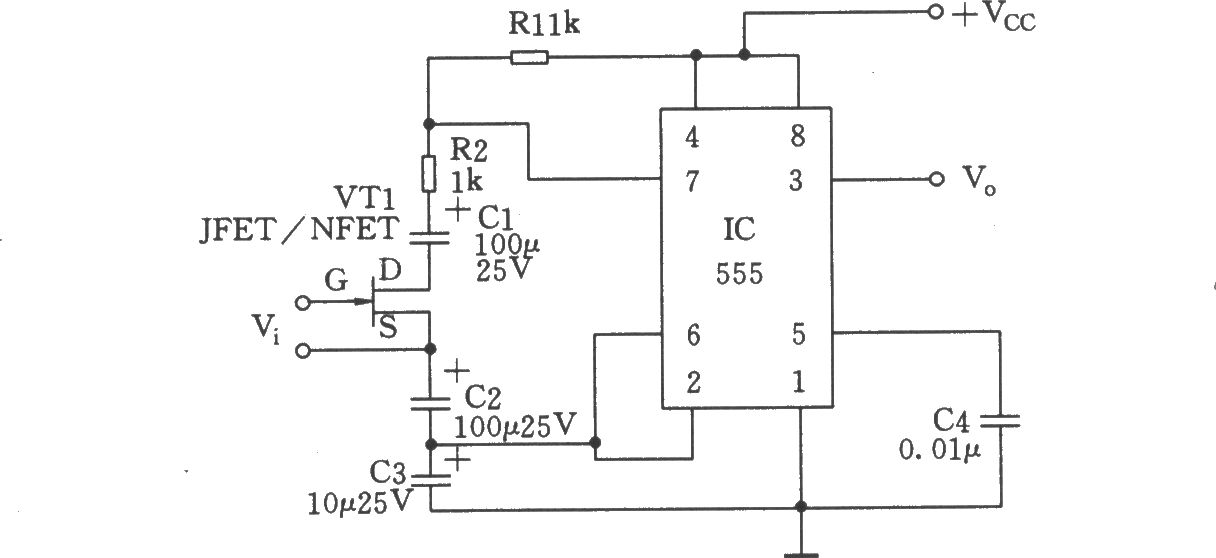

如图所示电路555定时器构成自激多谐振荡器场效应管VTl做压控电阻(VVR)。通过改变源一栅间电压VGS,可以改变此JEFT漏极(D)和源极(S)之间的电阻。两个耦合电容C1和C2可以避免电路其余部分的直流电压影响VT1。为了不使耦合电容影响555定时器的充、放电时间,耦合电容C1和C2之值为定时电容的值十倍,而同时可以在VT1的D极和S极间得到一个压变电阻RDS,并由此产生可随VGS变化的占空周期。RDS可变到100kΩ。为获得占空周期的最大变化,R2的值应取较小为宜。
