三相方波信号振荡器
发布时间:2011-4-27 12:34
发布者:circuit_share

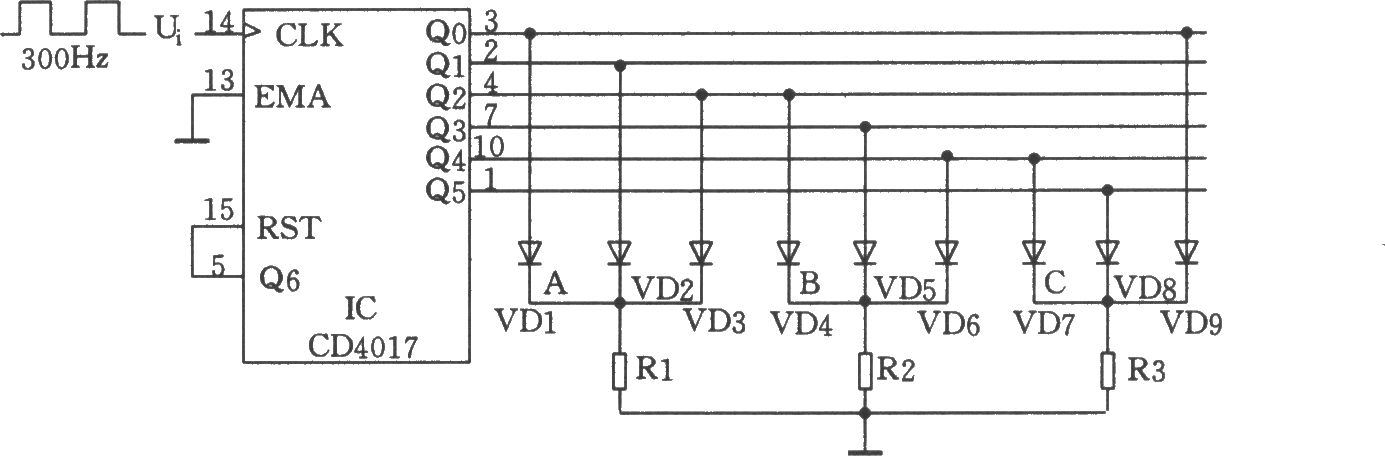

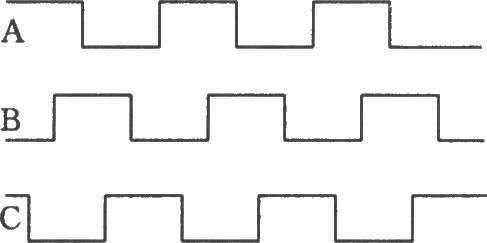

![]() 如图所示,由一块CD4017接成六进制计数器,其输入时钟为300Hz。VD1~VD9,R1~R3组成三个三输入或门,分别取出50Hz两相位相差120的三相方波信号。从A、B、C三点即可得到三相信号。 波形: ![]() |
![]() 如图所示,由一块CD4017接成六进制计数器,其输入时钟为300Hz。VD1~VD9,R1~R3组成三个三输入或门,分别取出50Hz两相位相差120的三相方波信号。从A、B、C三点即可得到三相信号。 波形: ![]() |
