线性CMOS振荡器

发布时间:2011-4-20 11:44    发布者:电路图分享
关键词: CMOS , 振荡器

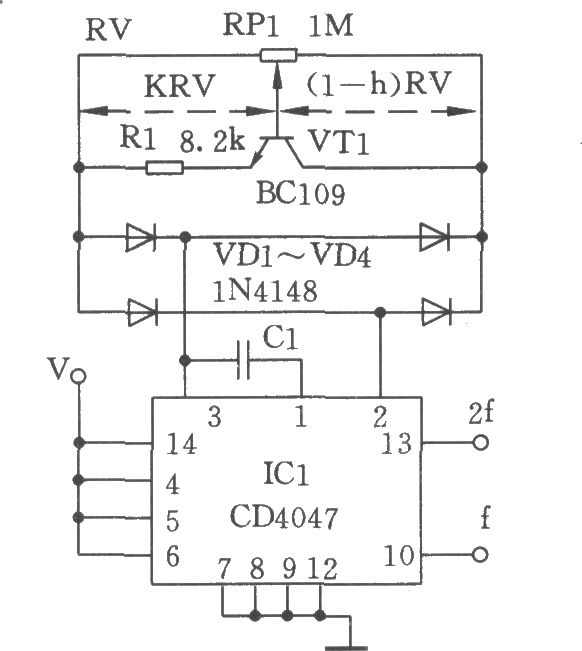

如图所示为线性CMOS振荡器电路。只要用一只电位器RPl就使CD4047 CMOS振荡器的频率在1:100范围内任意调整,再接入一个作可变电阻用的晶体管,就构成了对频率成性线关系的调整电路。VTl的发射极电阻Rl和可变基极电压共同设定集电极电流二极管VDl~VD4构成的电桥以保证正、负半周期内对称工作。
