双宽带跨导型运算放大器OPA2662的静态电流设置曲线与电路

发布时间：2011-4-18 10:41 发布者：circuit_share

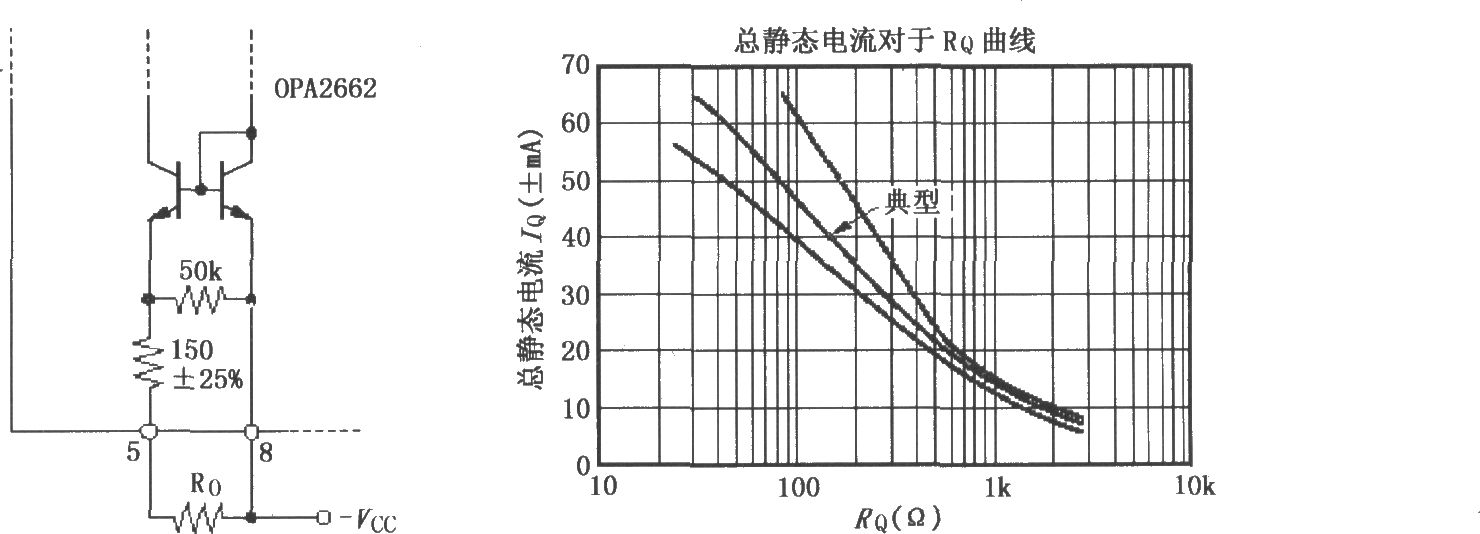

如图所示为OPA2662的静态电流设置曲线与电路。改变OPA2662外部5脚与-VCC之间的连接电阻RQ，可以改变芯片总的静态电流IQ，图中曲线反映了两者之间的关系。当变化电阻RQ时同时影响OPA2662内部两个OTA，控制其带宽、AC性能和跨导。在环境温度25℃时，OPA2662规定的静态电流IQ的典型值为±17mA，这可以设置RQ=750Ω得到。静态电流IQ的可用范围为±3～±65mA。在应用电路图中通常不画出RQ，但是正确应用时必须将RQ接上。RQ采用二个固定电阻，可以使温度增加时总的静态电流增加，从而保持跨导和AC性能为常数。
