视频增强电路

发布时间：2011-4-8 10:51 发布者：circuit_share

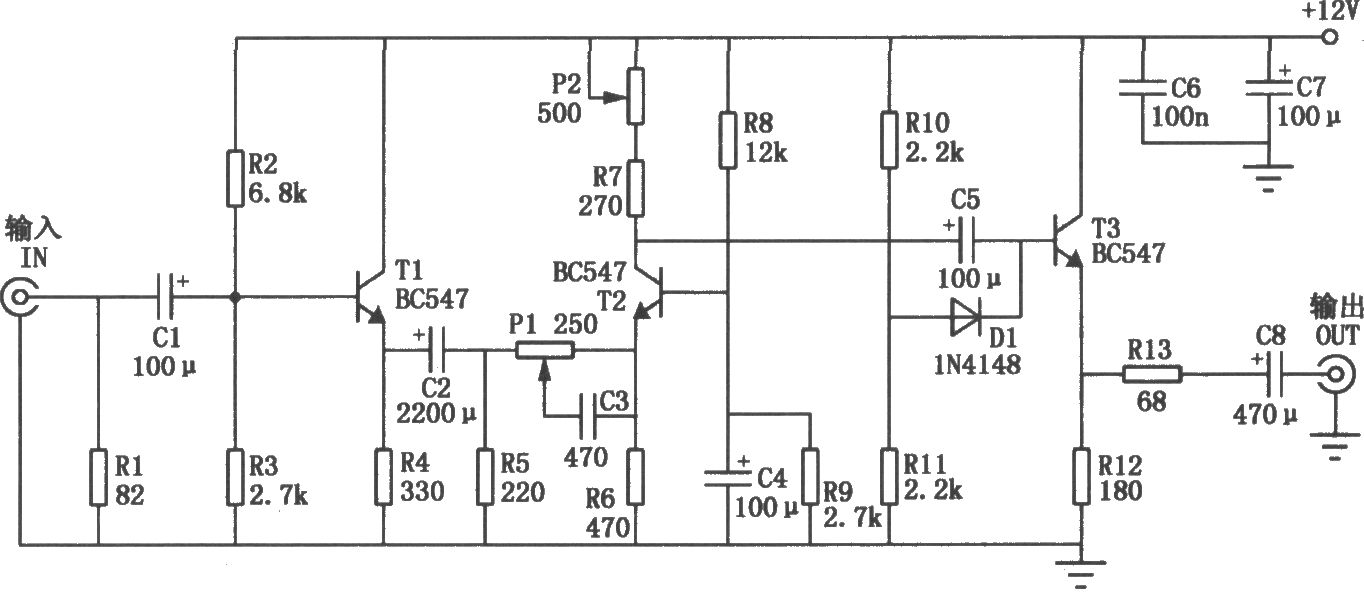

如图所示的增强电路可以增加视频信号的高频分量，从而增强电视图像的对比度，还可将它接到录像机输出端和电视机SCART输入端之间。电路中的三极管Tl起缓冲作用。电阻Rl保证该增强电路的输入阻抗约为75Ω。信号加到放大级T2上，其增益取决于电位器P2的位置。T2基极信号的频率特性受Pl、R6、C6的制约，故而在一定程度上可由用户控制(通过Pl)。缓冲级T3提供了足够的电流，用于正确驱动绝大多数75Ω的负载。调节电位器P2，使输出为1Vp-p(对开路输出，电平应为2Vp-p)。
