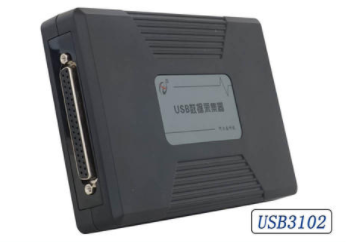

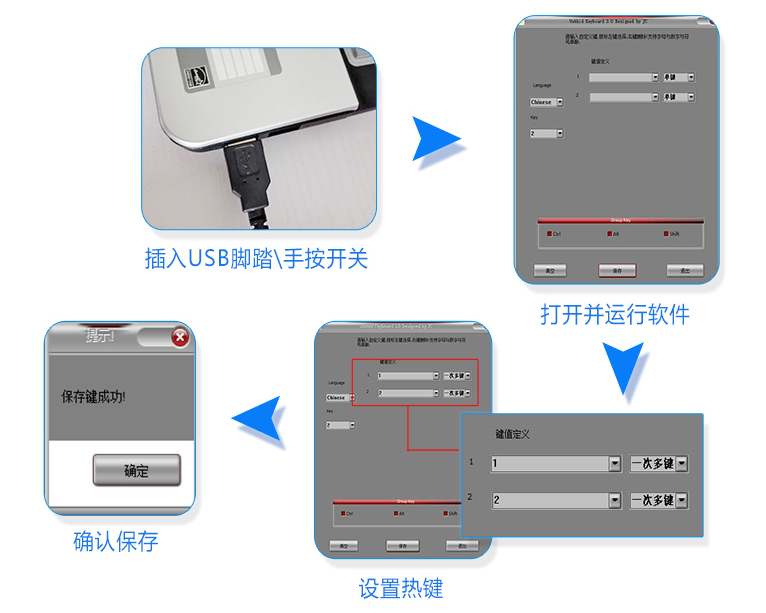

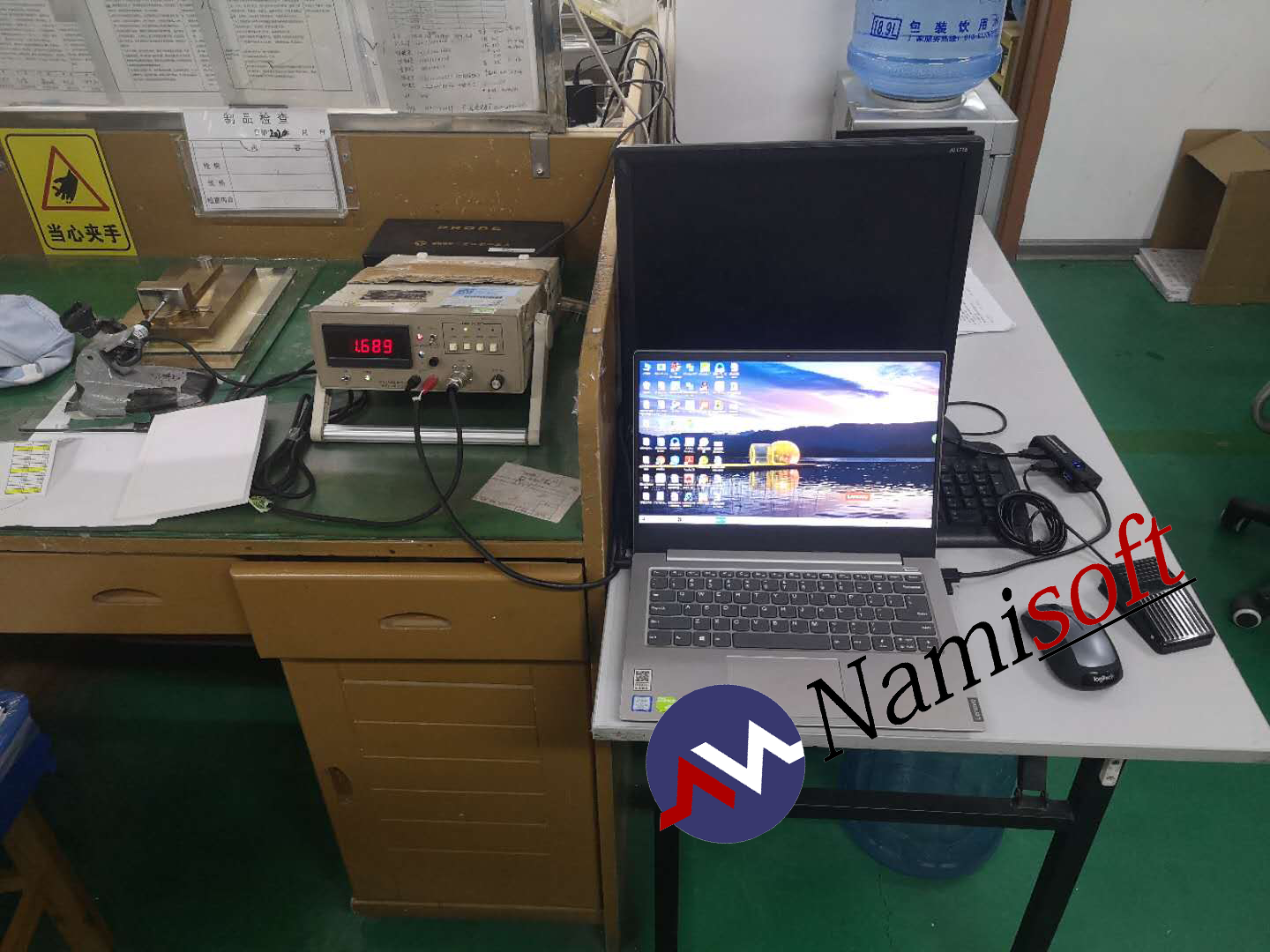

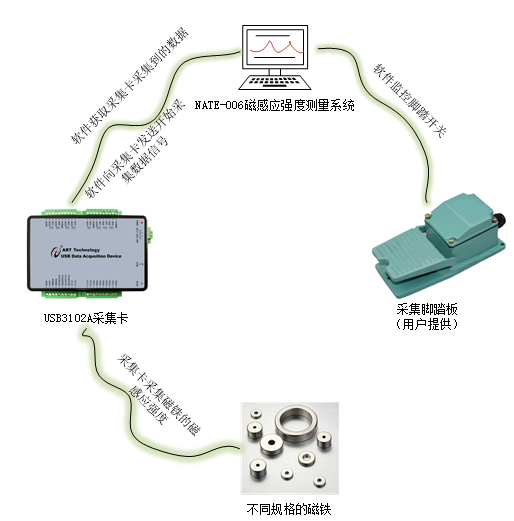

项目背景 北京某金属公司是一家外国法人独资企业，是稀土类磁石领域里早进驻中国的企业。公司引进先进的生产设备和技术，从事磁性材料的研发、生产和销售，实现了磁石制品的稳定供给。 项目需求 1、客户希望通过磁感应强度测量系统实现对三种不同规格的被测件磁铁的磁感应强度的实时采集、显示和保存的功能； 2、实现对EM9104C-2 采集卡的通信控制; 3、实现通过连接计算机的踏板控制采集测试数据，并实时显示； 4、实现对三种不同规格的被测件磁铁的生成各自指定格式测试报告的功能； 5、保存在客户指定的表格内的位置，同时生成原始测试数据表； 6、使用CVI完成软件开发;通过多线程、Socket通信技术实现数据的采集、处理和显示和保存。 纳米软件解决方案 磁感应强度测量系统由 计算机、阿尔泰USB3102数据采集卡、脚踏开关和外壳组成。磁感应强度测量系统软件包含规格2（L30×W60×t5m-R141.8）、规格1（20×10×20）和其它被测件磁铁的测量功能。 基本硬件 1、计算机计算机的重要用于安装磁感应强度测量系统软件和数据处理。 2、阿尔泰USB3102数据采集卡USB3102是一款多功能数据采集卡，该板卡提供16RSE/NRSE通道或8通道DIFF模拟量输入；2通道模拟量同步输出；12路可编程I/O；1路计数器。 3、脚踏开关脚踏开关是一种通过脚踩或踏来控制 电路通断的开关。磁感应强度测试系统中脚踏开关与键盘按键相关联，软件监控相应的按键，当脚踏开关被触发时，进行一次数据的采集。 外壳用于固定阿尔泰USB3102数据采集卡电路板，具有防水、防止灰尘落到电路板上造成电路板不可预估的损坏。 项目成果 磁感应强度测量系统由数据采集卡连接、规格选择、清除数据和复测四个模块组成，各个模块的作用如下： 数据采集卡连接：用于检测软件是否与数据采集卡正常通信连接； 规格选择：对被测件的规格进行选择，将数据保存至相应的数据文件中； 清除数据：在测试过程中可以将错误的数据进行清除； 复测：在测试过程中可以对错误的数据进行重新测试； 运行软件进入主界面，点击主界面的“运行测试”进入规格选择界面。 数据采集卡连接点击测试规格选择界面的连接检测按钮进行数据采集卡连接， 正常连接时，LED灯变为 绿色，如果数据采集卡 连接失败则LED灯变为 红色。

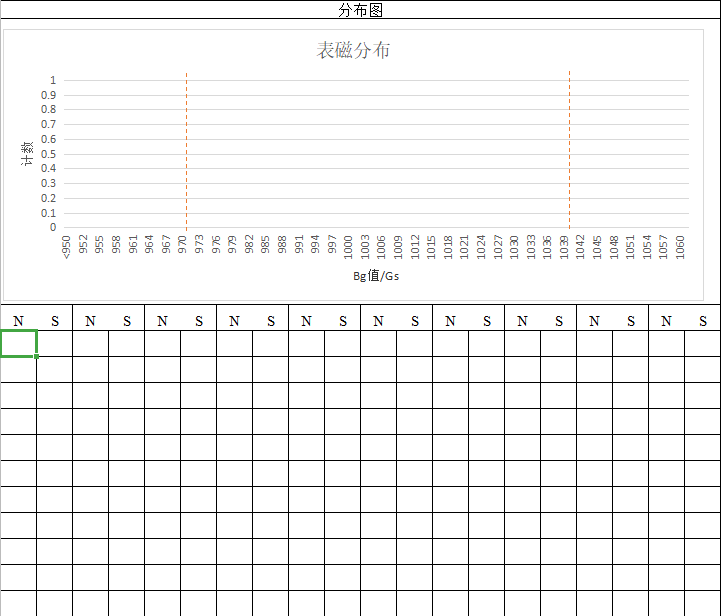

规格选择 对被测件的规格进行选择，将数据保存至相应的数据文件中； 在测试界面选择20×10×20或者L30×W60×t5m-R141.8规格，连接到相应的通道，点击“开始测试”或者触发“脚踏开关”开始数据采集。在采集过程中将数据实时保存到Excel文件中相应的区域，不同的规格，测试数据保存样式不同。所有的规格选择都必须对应各自的通道，且测试发生错误可复测。
其它数据表在其它规格测试之前，将被测件接到通道3上，不同的规格连接通道不同。然后点击开始测试按钮或者触发脚踏开关开始数据采集。同理，在采集过程中将数据实时保存到Excel文件中相应的区域。
|
