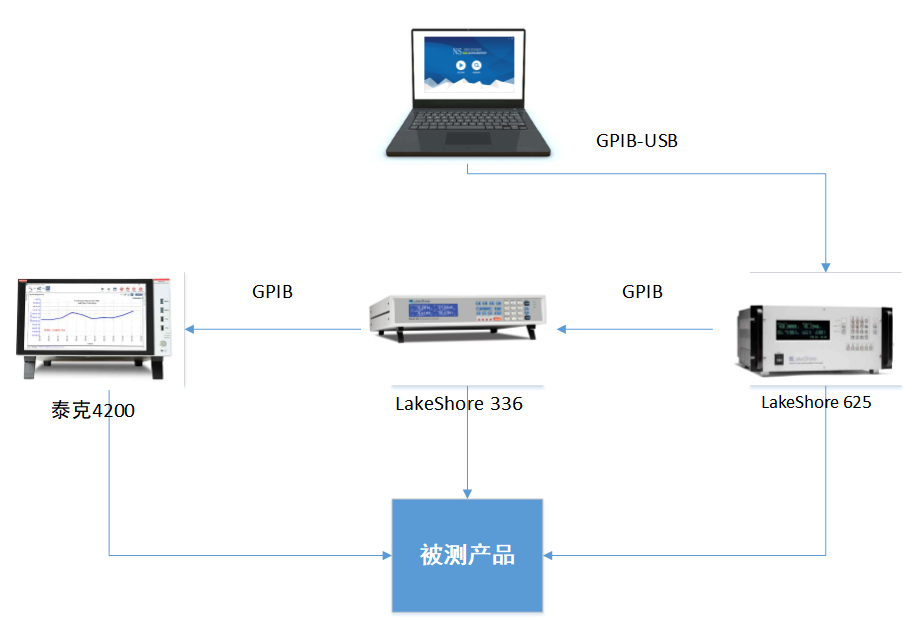

项目背景 某科学技术大学是中国科学院所属的一所以前沿科学和高新技术为主，兼有医学、特色管理和人文学科的综合性全国重点大学。学校1958年9月创建于北京，是国家首批实施“985工程”和“211工程”的大学之一，也是唯一参与国家知识创新工程的大学。 项目需求 用户目前有LakeShore336、LakeShore625、 泰克4200三台仪器，每台仪器都有自己的程控软件，客户的测试需求需要结合三台仪器相互配合完成，需开发一款集成软件，满足客户的测试需求。 1、使用CVI完成软件开发，通过VISA库实现对仪器的通信控制功能。 2、通过设定LakeShore336，当温度变化达到指定条件时，运行4200设置好的测试工步。 3、通过设定LakeShore625，当磁场变化达到指定条件时，运行4200设置好的测试工步。 4、通过多线程技术实现测试过程的采集、显示和保存，方便用户进行数据的二次分析。 纳米软件解决方案 电阻自动化测试系统硬件 由计算机、LakeShore336、LakeShore625、泰克4200参数分析仪组成。计算机与LakeShore625由GPIB转 USB线缆通讯，LakeShore625和LakeShore336、泰克4200参数分析仪之间由GPIB相连。
电阻自动化测试系统由通信连接、参数设置、运行测试、数据保存4个模块组成。 通信连接模块实现与泰克4200、LakeShore336、LakeShore625通信连接。 参数设置模块实现对仪器的参数设置、编辑测试工步，并进行下发。 运行测试模块实现对设置好的参数进行运行测试，并将测试过程中采集的数据进行实时数据显示、曲线显示。 数据保存模块实现测试数据的保存、导出，方便用户进行数据二次查看、分析。 项目成果 首先运行电阻自动化测试软件，进入软件主界面，主界面设计清晰明了，只有运行测试和数据查询两个按钮。 点击运行测试按钮，进行仪器连接和参数配置，在参数配置界面用户可自主选择电阻温度模式或者电阻磁场模式测试。并在选择模式下对温度参数和磁场参数完成工步配置。 温度和磁场参数配置成功之后，点击测试方案配置，对泰克4200原测量单元SMU1-8的 电压、 电流进行工步配置，配置完成之后应用测试方案。在此界面用户可自定义测试工步，删除任意一项工步或测试方案。 以下图片为电阻的的计算公式配置。 所有的工步配置成功，点击开始测试，电阻自动化测试系统就会按照配置的工步和测试方案，保存数据表和数据图两种形式的数据。 在数据查询界面，用户可输入产品编号、测试人员、测试日期查询数据，进行数据的二次分析和查看。 项目总结 纳米软件为用户定制开发的电阻自动化测试系统完美的解决了用户的烦恼。真正意义上实现了多台仪器测试自动化，工程师设计的界面操作简单，工步逻辑严谨，数据一键查询，如您也有自动化测试软件需求，即可在“纳米软件”公众号下发留言互动。
|
