解析电感上的DC电流效应
发布时间：2020-7-14 12:03
发布者：傲壹电子
|
开关电源的设计中电感的设计为工程师带来的许多的挑战。工程师不仅要选择电感值，还要考虑电感可承受的电流，绕线电阻，机械尺寸等等。本文专注于解释：电感上的 DC 电流效应。这也会为选择合适的电感提供必要的信息。 理解电感的功能 电感常常被理解为开关电源输出端中的 LC 滤波电路中的 L（C 是其中的输出电容）。虽然这样理解是正确的，但是为了理解电感的设计就必须更深入的了解电感的行为。 在降压转换中（Fairchild 典型的开关控制器），电感的一端是连接到 DC 输出电压。另一端通过开关频率切换连接到输入电压或 GND。

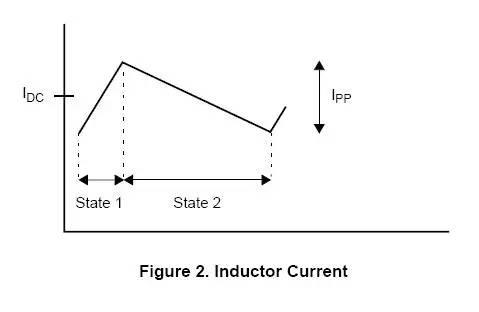

现在再考虑一下在这两个状态下流过电感的电流是如果变化的。在状态 1 过程中，电感的一端连接到输入电压，另一端连接到输出电压。对于一个降压转换器，输 入电压必须比输出电压高，因此会在电感上形成正向压降。相反，在状态 2 过程中，原来连接到输入电压的电感一端被连接到地。对于一个降压转换器，输出电压必 然为正端，因此会在电感上形成负向的压降。 我们利用电感上电压计算公式：V=L(dI/dt) 因此，当电感上的电压为正时（状态 1），电感上的电流就会增加；当电感上的电压为负时（状态 2），电感上的电流就会减小。通过电感的电流如图 2 所示：
警告：上面的计算是假设各元器件（MOSFET 上的导通压降，电感的导通压降或异步电路中肖特基二极管的正向压降）上的压降对比输入和输出电压是可以忽略的。 如果，器件的下降不可忽略，就要用下列公式作精确计算：

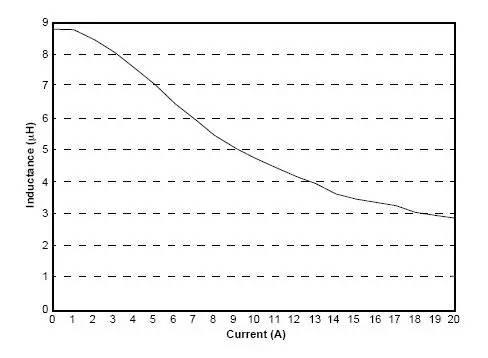

异步转换电路： 其中，Rs 为感应电阻阻抗加电感绕线电阻的阻。Vf 是肖特基二极管的正向压降。R 是 Rs 加 MOSFET 导通电阻，R=Rs+Rm。 电感磁芯的饱和度 通过已经计算的电感峰值电流，我们可以发现电感上产生了什么。很容易会知道，随着通过电感的电流增加，它的电感量会减小。这是由于磁芯材料的物理特性决 定的。电感量会减少多少就很重要了：如果电感量减小很多，转换器就不会正常工作了。当通过电感的电流大到电感实效的程度，此时的电流称为“饱和电流”。这 也是电感的基本参数。 实际上，转换电路中的开关功率电感总会有一个“软”饱和度。要了解这个概念可以观察实际测量的电感 Vs DC 电流的曲线：
注意：电感量下降在很多类的电感中都会存在。例如：toroids，gapped E-cores 等。但是，rod core 电感就不会有这种变化。 有了这个软饱和的特性，我们就可以知道在所有的转换器中为什么都会规定在 DC 输出电流下的最小电感量；而且由于纹波电流的变化也不会严重影响电感量。在 所有的应用中都希望纹波电流尽量的小，因为它会影响输出电压的纹波。这也就是为什么大家总是很关心 DC 输出电流下的电感量，而会在 Spec 中忽略纹波电流 下的电感量。
|
