KP3114特点：
1、AM调幅和FM调频多模式PWM控制功率开关；
2、全负载范围内消除可闻噪音；
3、可支持Flyback(隔离/假隔离/光耦隔离)，支持降压和升降压电路，可以提供正压或者负压输出；
4、输出电压可调，精度±3%，最大输出电流250mA；
5、完备的保护功能，短路(SLP)、过载(OLP)、逐周期电流限制 (OCP)、过热(OTP)、异常过流保护(AOCP)、输出过压(OVP)、软启动(SS)、前沿消隐 (LEB)、自恢复功能；
6、内部集成 700V高压MOSFET 和高压启动电路，宽输入电压85~265V AC；
7、待机功耗小于100mW，过六级能效标准；
8、150uA超低工作电流，支持小 VDD 电容；
9、集成30KHz振荡器；
10、超优异的动态响应性能；
11、内置软驱动电路，EMC较好；
12、SOP8封装；
13、KP3114可替换LNK304、LNK3204、PN8015；
14、水壶、养生壶、风扇、咖啡机、饭煲、门铃、风扇、煮蛋器、温奶器等小家电电源；
KP3114中文规格书如下：
KP3114_REV1.0_2019_08_15_CN.pdf
(555.43 KB)

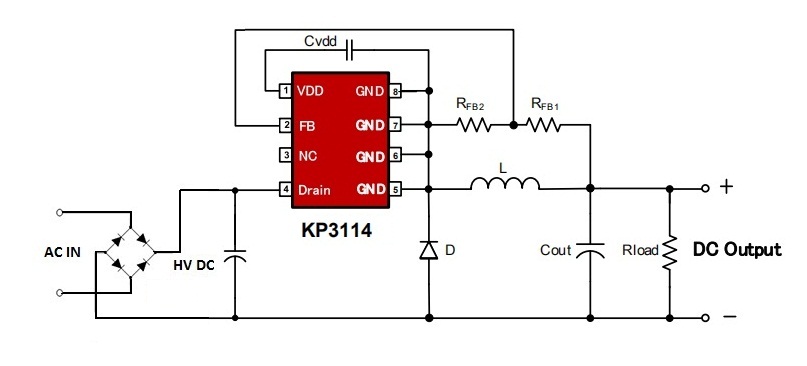

KP3114典型应用电路图：
KP3114应用电路图
|
|
