BP2956F带PWM/模拟调光/无频闪无噪音应用/无需启动电阻和 VCC 电容

哈哈加油

1.方案名称： BP2956F带PWM/模拟调光/无频闪无噪音应用/无需启动电阻和 VCC 电容

2.品牌名称：晶丰明源

3方案特点：BP2956F是一款支持PWM输入调光的高精度降压型 LED 恒流驱动芯片，全程采用模拟调光控制模式， 专为无频闪无噪声 LED 智能照明应用而设计。 BP2956F 能够达到优异的调光线性度和输出电流 一致性，适用于 85Vac~265Vac 全范围输入电压的 非隔离降压型 LED 恒流电源。BP2956F 芯片集成高压启动电路和 500V 功率管， 无需 VCC 电容和辅助绕组，只需要很少的外围元 件，即可实现优异的恒流特性，极大的节约了系 统成本和体积。BP2956F 芯片内部带有高精度的电流采样电路，来 实现精确的 LED恒流输出和优异的线电压调整率。BP2956F 具有多重保护功能，包括 LED 开路保护， LED 短路保护，芯片温度过热调节等。BP2956F 采用 ESOP8 封装。

4特点功能：

支持 1%-100%PWM 调光

全程模拟调光无频闪

无需启动电阻和 VCC 电容

内部集成 500V 功率管

±5% LED 输出电流精度

LED 开路保护

LED 短路保护

过热调节功能

采用 ESOP8 封装

5应用范围：LED 吸顶灯 ，LED 球泡灯 ，其它 LED 照明

方案 资料++ + +++++郭生+++Q:3301086671

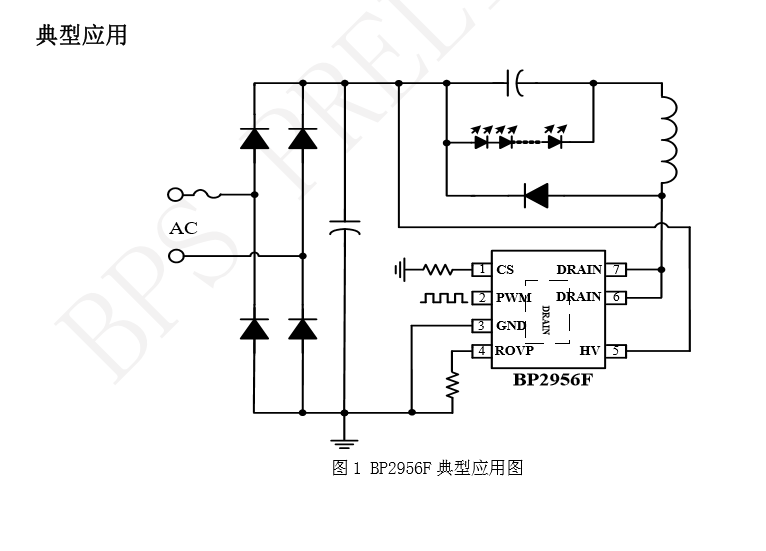

6原理图：

7联系方式：方案 资料++ + +++++郭生+++ qq:3301086671
