离线式非隔离开关型稳压器KP3110、KP3111、KP311A

fred175320

KP3110、KP3111、KP311A特点：
1、开关式峰值电流模式控制；
2、支持降压和升降压电路，可以提供正压或者负压输出；
3、默认5V输出，精度±2%；
4、完备的保护功能，短路(SLP)、过载(OLP)、逐周期电流限制(OCP)、过热(OTP)、欠压(UVLO)、软启动(SS)、前沿消隐(LEB)；
5、内部集成 500V高压MOSFET 和高压启动电路，宽输入电压85~265V AC；
6、待机功耗小于50mW，过六级能效标准；
7、超低工作电流，支持小VDD电解电容；
8、集成31KHz带抖频功能振荡器，优化EMC效果；
9、超低系统成本；
10、SOT23-3L、TO92、SOP8封装可选；
11、KP3110——带载220mA；KP3111——带载200mA；KP311A——带载100mA；
12、KP3110可替换AP8003；KP3111可替换AP8003、AP8505、LP2702；KP311A可替换PN8007、LP2701；
13、水壶、养生壶、风扇、咖啡机、饭煲、门铃、风扇、煮蛋器、温奶器等小家电电源；
14、样品、报价请联系吴生 WX/QQ:1442956361

KP3110、KP3111、KP311A中文规格书如下：
KP3110_REV1.0_2015-11-13_CN.pdf (537.95 KB)

2020-5-28 15:41 上传

点击文件名下载附件
KP3110

KP3111_REV1.0_2017-12-18_CN.pdf (687.38 KB)

2020-5-28 15:41 上传

点击文件名下载附件
KP3111

KP311AWPA_REV1.01_CN.pdf (290.38 KB)

2020-5-28 15:41 上传

点击文件名下载附件
KP311A

KP3110、KP3111、KP311A典型应用电路图：

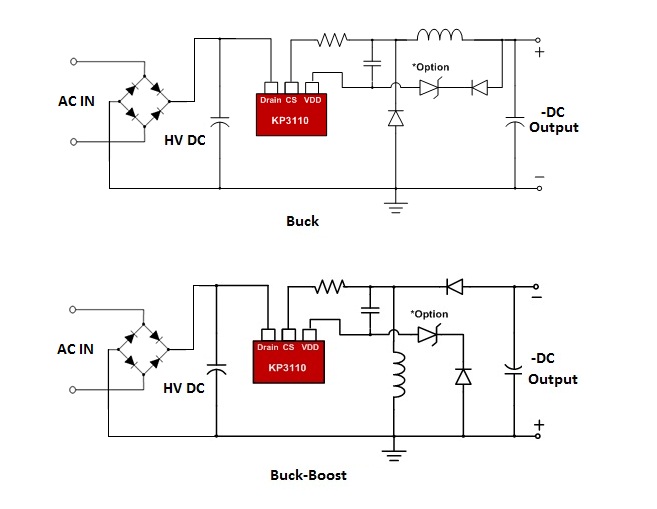

KP3110应用电路图
