Agitek工程师—如何利用矢量网络分析仪测量电缆阻抗和损耗

agitek安泰维修

       第一步：校准。 
        除了待测电缆外，还需要另外一条辅助电缆。我们使用的ZVB8矢量网络分析仪（下文中称矢网）有两个端口：Port1和Port2，测试前需先对这两个端口和辅助电缆进行校准，让矢网自动计算补偿值和进行错误校正。 
        步骤： 
        1. 矢网上电，将辅助电缆一端连接到一个端口，假设连到Port1。 
        2. 取出calibration kit。calibration kit有三个校准件：匹配器，短路器和开路器。 
        3. 按矢网面板上CHANNEL组内的CAL按钮（如图所示），打开校准菜单：
 

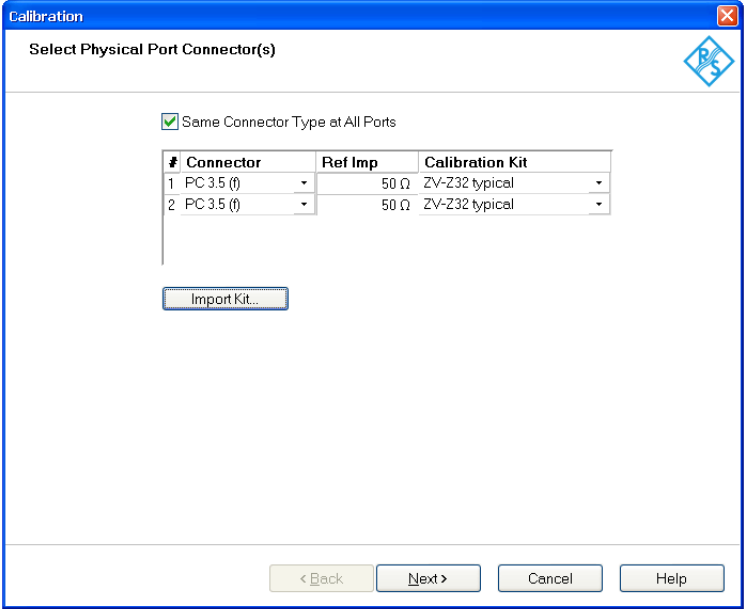

        4. 在矢网屏幕右侧显示的菜单中依次点选菜单Start Cal->Two-Port 1 2->TOSM打校准对话框（如图所示）： 




        5. 用NAVIGATION组的←RELD和→RELD按钮移动焦点，用此组的←和→移动光标。配合OK ENTER进行确定操作。 
        6. 选择所用的Calibration Kit（我们使用的是“ZV-Z32 typical”）和Connector类型（我们使用“PC3.5(f)”），然后按Next>。 

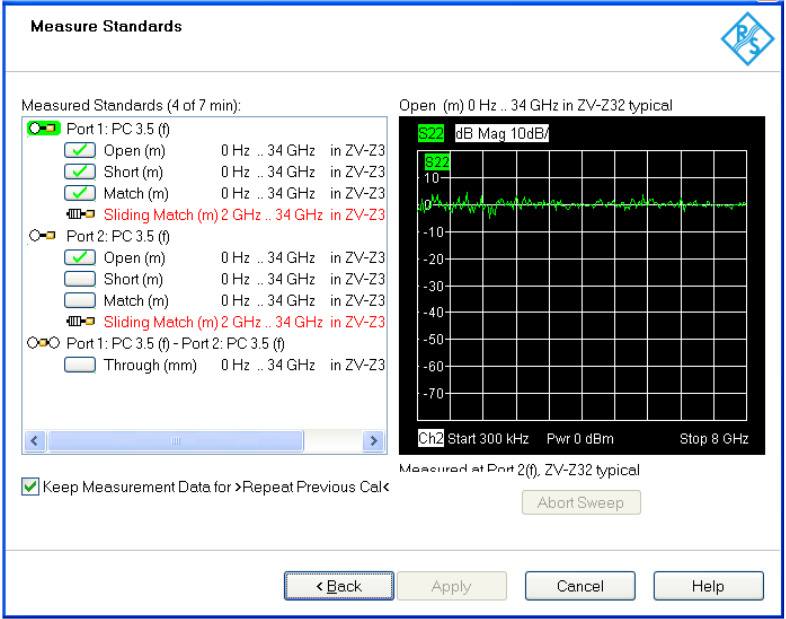

        7. 在接下来出现的对话框中（如图所示）:


         
        将光标移动到某一行上，在辅助电缆的另一端接上相应的校准件，按OK ENTER测量，屏幕右侧会显示扫描出的绿色曲线。（“Port1”表示在Port1上，即辅助电缆另一端上连接校准件；“Port2”表示在Port2上连接；“Through”表示将辅助电缆的另一端连到Port2上）扫描完成后，矢网会发“吡”的一声提示。同时选定行左边会被打勾。 

        8. 选定另一行，按同样的方法重复操作，直至所有行都被打上勾。按Apply校准完成。 
        第二步，测量电缆损耗。 
        1. 将待测电缆连接于辅助电缆与Port2之间，然后按下矢网面板TRACE组内 的MEAS按钮。（如图所示）：


        2. 从矢网屏幕内右侧的菜单选择“S21”或“S12”，然后按下MESA按钮右边的FPRMAT按钮（如上图图所示），从矢网屏幕内右侧的菜单选择“dB Mag”。 
        3.  此时屏幕内出现曲线即为待测电缆在不同频率下得的衰减曲线。
        4. 用CHANNEL组内的STARE CENTER和STOP SPAN按钮可以调整所要查看的频率范围。 
        5. 按下矢网面板TRACE组内的MA RKER显示光标，然后用旋钮按钮将光标调整到所需要的频率察看衰减值。也可在光标显示之后直接在频率框内输入想要的频率察看。 

        第三步，测量电缆阻抗。 
        1. 同样地，将待测电缆连接于辅助电缆与Port2之间，然后按下矢网面板TRACE组内的MEAS按钮。 
        2. 按两次MEAS按钮右边的FORMAT按钮，选择“Lin Mag”，然后按两次MEAS按钮，选择Impedance，出现“Z<-S11”“Z<-S12”“Z<-S21”“Z<-S22”四个项目，它们就是待测电缆的阻抗参数。
        3. “Z<-S11”和“Z<-S22”分别为待测电缆两端的输入阻抗；而“Z<-S12”和“Z<-S21”为待测电缆两个方向的传输阻抗，可按照要求进行选择。 
