看泰克任意函数发生器AFG31000如何进行安全气囊测试

安泰Agitek

1.基本原理

1、通过示波器采集传感器实际波形；

2、将实际波形导入到Arb Express软件；

3、通过软件将波形导出到AFG31000；

4、使用AFG31000任意函数发生器，将波形输出给DUT，做到仿真效果。

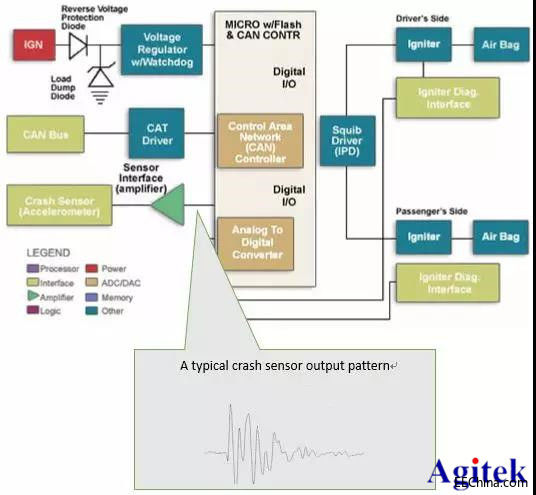

图1 原理框图

2.系统仿真示意框图

方案配置：

示波器+Arb Express软件+任意函数发生器AFG31000

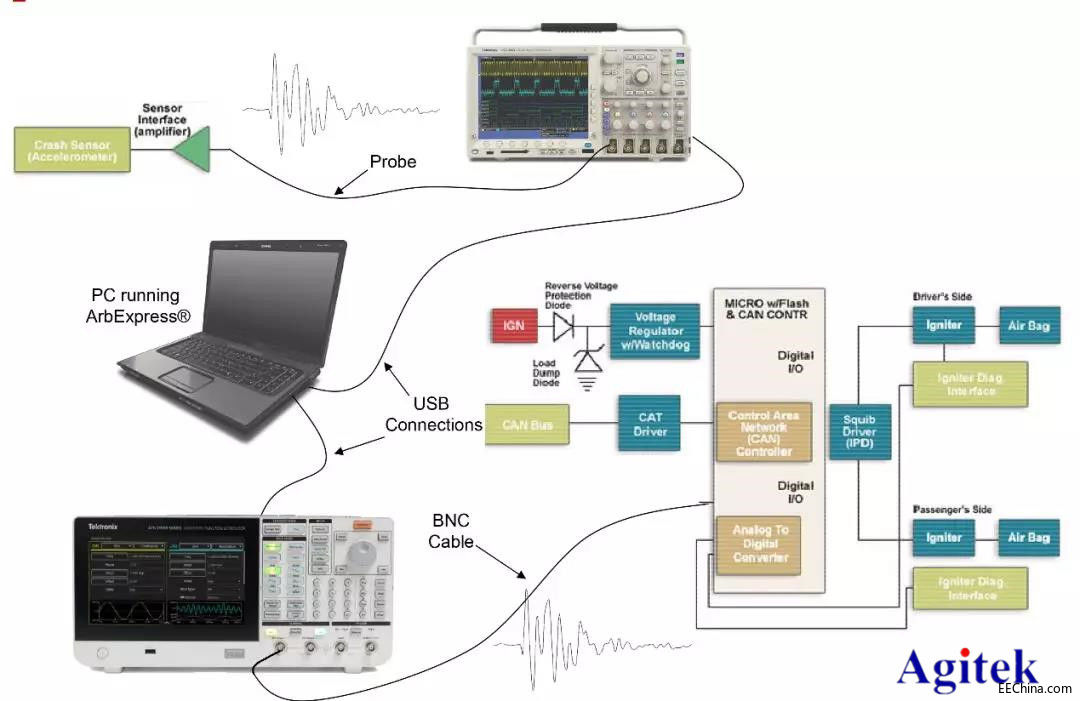

图2 仿真示意框图

3.系统设置

通过示波器捕捉传感器实际输出波形。此处，需要注意记录下关键参数：如周期及最高/低幅度等，作为波形复制的参考。

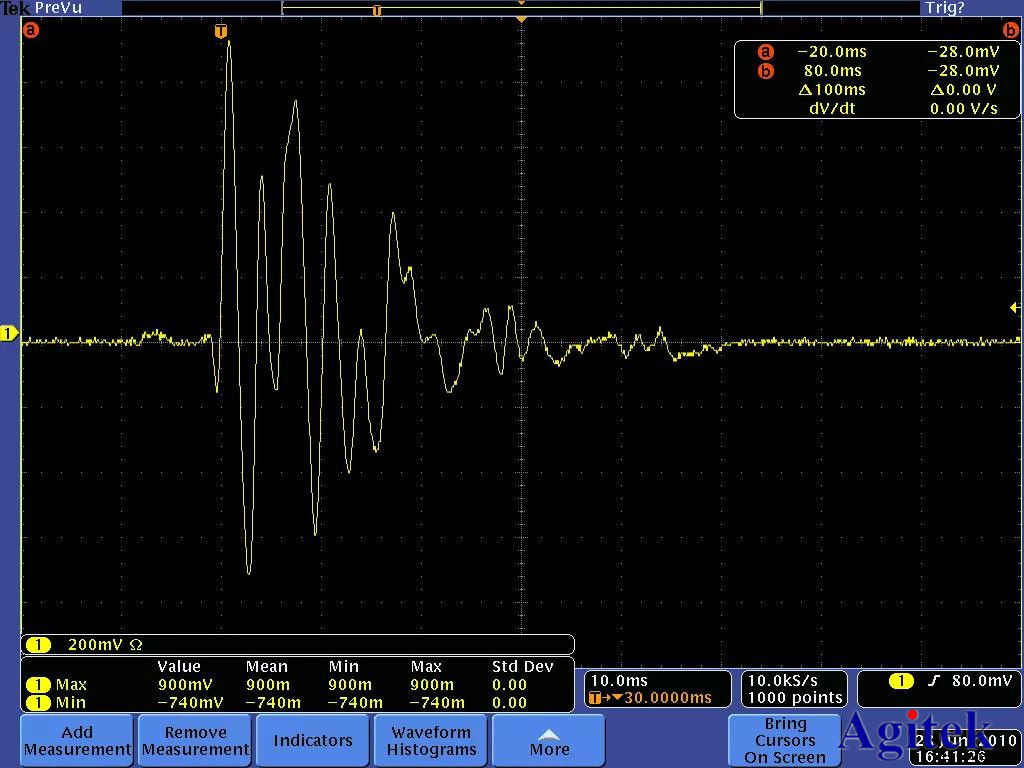

图3  示波器捕获波形

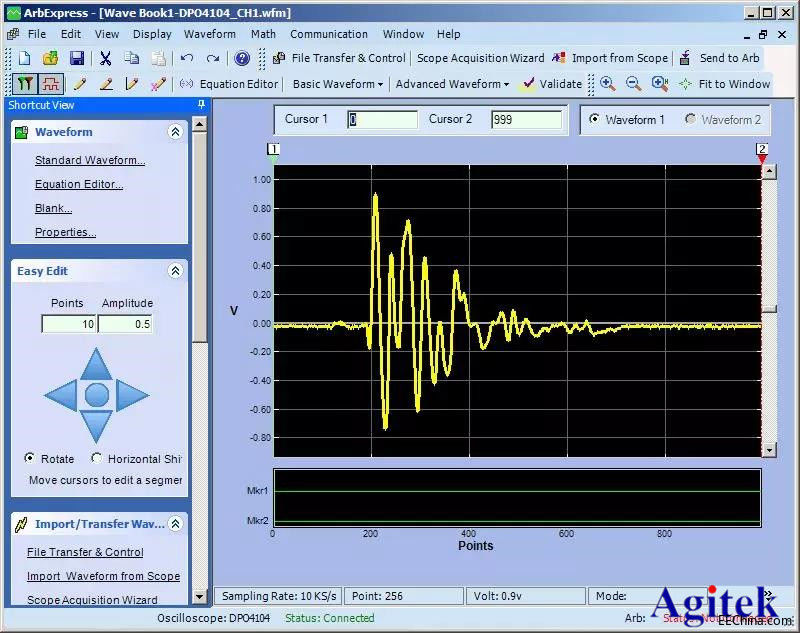

通过Arb Express软件获取波形；

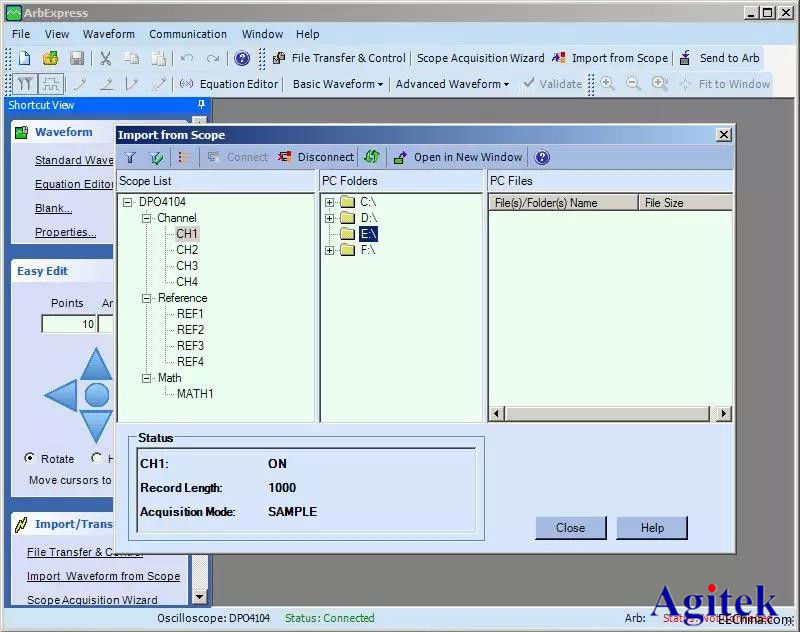

图4 Arb Express操作界面

将波形复制给AFG。此处注意，需要参考第一步中的参数对周期及幅度等进行设置。

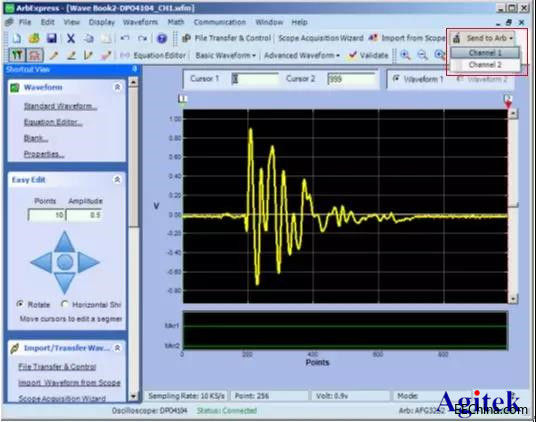

图5 Arb Express操作界面-波形导出

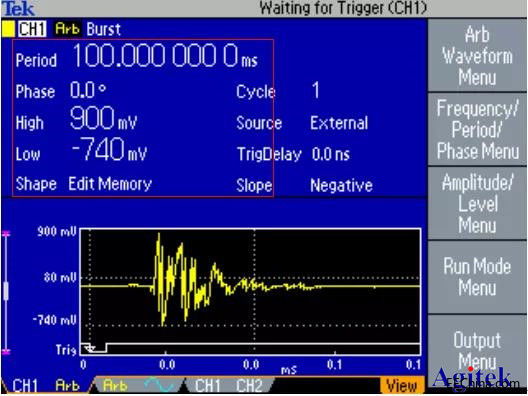

图6  AFG设置
