1.方案名称： MT9515LS非隔离,高功率因数降压型 ,球泡灯，射灯
2.品牌名称：美芯晟
3方案特点：
MT9515LS是一款高功率因数、非隔离 LED驱动芯片。它采用实地降压式 开关电源的架构，工作在准谐振模式，同时使效率和抗电磁干扰的性能都得到提升。 MT9515LS通过内部集成的高压供电 电路供电，无需外部VDD 电容。通过内部数字积分器实现误差积分功能，节省了COMP管脚及COMP电容。MT9515LS通过内部集成的THD补偿电路，可以满足更低THD和奇次谐波的需求。 MT9515LS内部集成了多重的保护功能，比如输入过压保护、逐周期过流保护、过温折返保护、输出短路保护、输出开路保护等等，提高了可靠性，并且所有保护均具有自恢复功能。芯片通过ROVP脚的外部电路连接（如开路、接地或连接不同阻值的 电阻），来调节输出过压保护功能。 MT9515LS内置反馈电路和高压 MOSFET，极大地精简了外围电路，节省了BOM成本。 4特点功能： 单级有源PFC实现了高功率因数（功率因数>0.9） 内置高压供电电路，无需外置VDD电容及供电电路内置积分器，无需外置COMP电容 集成THD补偿电路 集成奇次谐波补偿电路，抑制高次谐波失真 内置驱动脚去磁检测，节省外置反馈电阻 优异的线性调整率和负载调整率 临界导通模式运行 集成输入过压保护，输入电压高于375Vac关断，320Vac恢复。抗浪涌能力强，更加安全可靠 通过ROVP脚，设置不同输出过压保护阈值 多种保护和自动恢复功能 具有软启动功能 SOP7封装 5应用范围：LED球泡灯，射灯 /LED灯管 /其他 LED 驱动应用

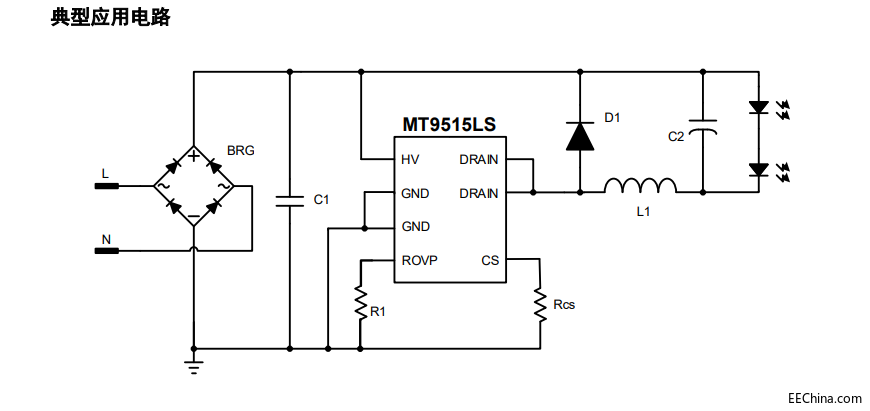

6原理图：
7联系方式：方案 资料++技术支持++高低压MOS管+++++郭生+++ qq:3301086671
|
