目前，CAN总线已被广泛应用于飞机、火车、船舶、自动化以及农业机械方面。总线测试方面，示波器能够捕捉总线信号但受内存长度所限，无法长期监控，因此横河推出DL850V总线监控功能。

操作要点：

· 新CAN总线模块（型号720240），可以解读CAN总线协议，监视总线上的通信数据，显示趋势波形。把它作为一个总线节点连接到CAN总线，可以读取CAN总线的通信数据帧。

· 720240与其他模块组合可以同时测量CAN总线通信数据、电压 / 温度、传感器输出等模拟信号的时间变化，以及ECU逻辑控制信号。

产品优势：

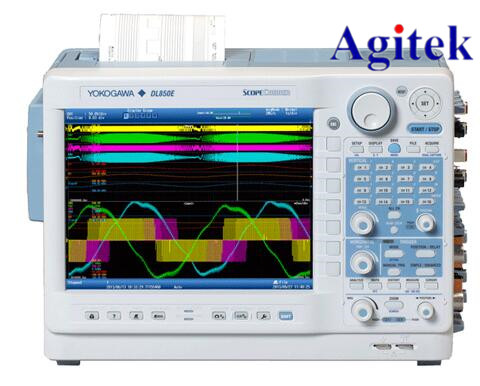

示波记录仪 DL850E/DL850EV

横河示波记录仪

示波记录仪是一款功能强大的便携式数据采集记录仪，可以捕捉与分析瞬态事件，显示长达200天的趋势波形。通过插拔模块，可以灵活组合电信号与物理信号(传感器信号，如CAN、LIN和串行总线)的测量，还能实现实时功率运算的触发。

· 最大100MS/s，12bit垂直分辨率，最大1000V输入

· 最大2Gpts(2GW)内存

· 最多可安装8个可插入模块，15种类型可供选择

· 最大128通道（16×8）通道输入

· 实时硬盘记录

1. 可选择内置硬盘和外置硬盘（eSATA接口）

2. 16个通道可同时提供100KS/s的记录

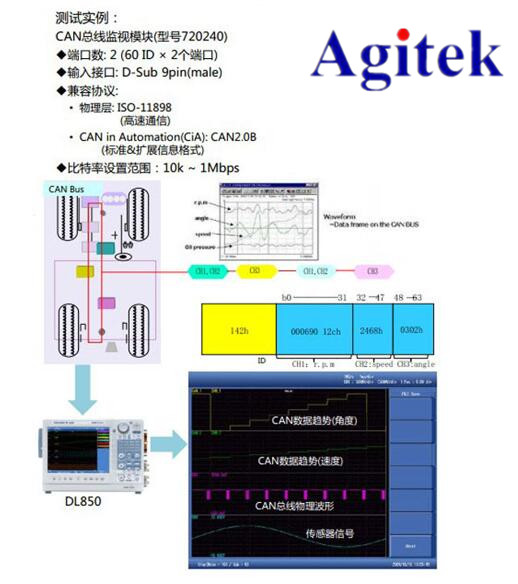

测试实例分享：

如需了解CAN总线测试方案详细内容，欢迎咨询安泰测试www.agitek.com.cn。
