公园智慧路灯解决方案
发布时间：2019-7-26 17:13
发布者：xmjxabc
关键词：
公园智慧路灯
|

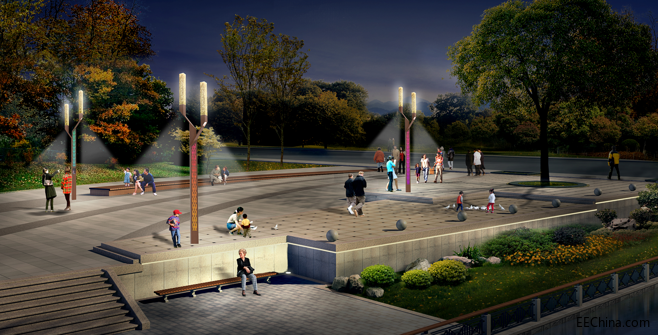

一、需求背景 公园作为城市主要的开放空间，是市民休息、游览、锻炼、交往，以及举办各种集体文化活动的场所，具有长时间高人流量的特性，是城市形象的重要标志。随着近年来物联网相关技术的快速发展，路灯作为公园的重要组成部分，所能赋予的功能越来越丰富，越来越智慧。

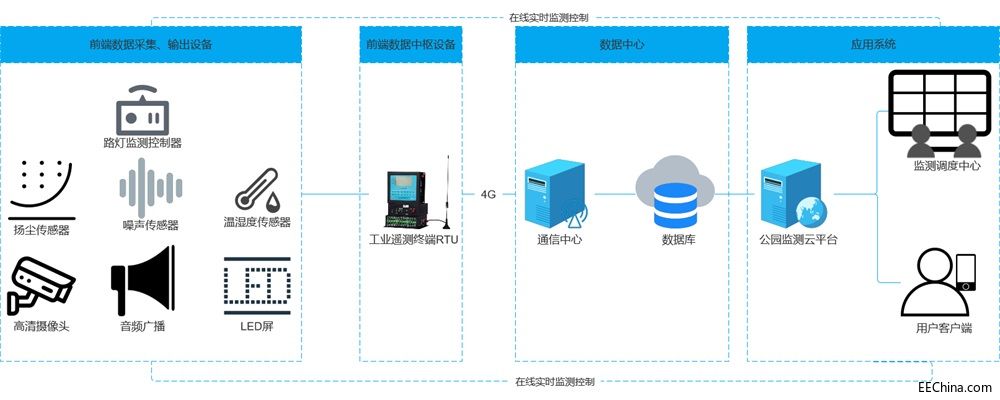

二、系统原理

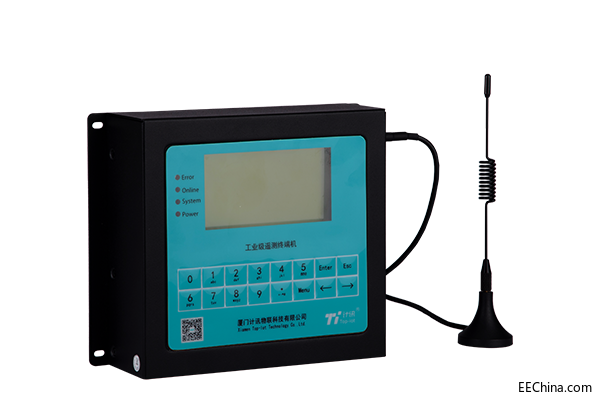

包括各类传感器、摄像头、音频广播、LED屏等设备。各类传感器用于感知环境状态，是信息源头，包括扬尘传感器、噪声传感器、温湿度度传感器、风向风速传感器、气压传感器等;高清摄像头用于实时捕捉前端音视频、图像;音频广播设备用于音频播放;LED屏用于展示图文、视频。 2、前端数据中枢设备 计讯TY511 RTU，负责接收前端各种传感器的信号值，并将数据按标准转换后通过4G网络，上传至数据中心;也负责摄像头、音频设备和数据中心之间的通信;同时也负责将前端传感器采集数据实时展示在LED。RTU设备是整体系统的核心设备。

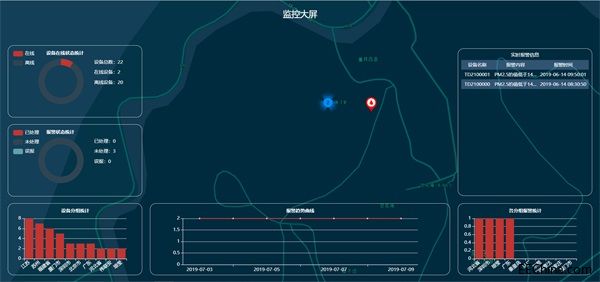

包括通信中心、数据库。通信中心是部署在服务器上的一种数据接收和解析软件。主要负责与RTU 对接，接收和查询RTU 上报的数据报文，并将报文解析后，存储到数据库中。数据库是专门用来存储数据的软件，负责存放通信中心解析报文生产的数据。 4、应用系统 主要作用为管理、统计分析和展示数据，也用于管理、配置和控制终端设备。管理终端形式有大屏、PC、APP等。 下图为应用系统监控大屏模块：
1、单灯控制系统 云平台通过前端工业RTU设备控制路灯监测控制器，可对任何单一灯源随时进行开关、调光控制，具有节能管理、故障提示、漏电故障报警、错误亮灯、灭灯报警、功率异常报警、功率因数故障报警等功能。 2、环境监测系统 各类传感器监测数据通过工业RTU设备传送到云平台，实现实时对PM2.5、PM10、噪声、温度、湿度、风速、风向、大气压等数据的自动采集、分析以及存储。管理人员可通过云平台查询分析实时和历史的环境监测数据，为城市管理提供客观、科学的决策依据;同时也可为市民提供通过LED屏、APP查看环境信息的服务。 3、视频监控系统 监控音视频通过工业RTU设备实时传输至云平台。公园管理人员可通过电脑、手机查看实时或历史公园监控。 4、音频广播系统 支持从云平台智能定时播放背景音乐 、通知信息、电台广播等。 5、LED信息发布屏 支持显示实时监测数据：扬尘(PM2.5&PM10等)、噪声、温度、湿度、风速等，为公园市民提供实时的环境信息。 支持显示云平台所推送的图文、视频信息，如公园通知、政策动向、商业广告等。 |
