【导读】湿敏电 阻器是一种对环境温度敏感的元件，它的电 阻值能随着环境的相对温度变化而变化。湿敏电 阻器在电 路中的文字符号用字母“R”或“RS”表示，图1-28是其电 路 图形符号。

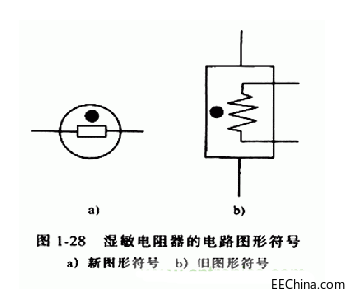

湿敏电 阻器是一种对环境温度敏感的元件，它的电 阻值能随着环境的相对温度变化而变化。湿敏电 阻器在电 路中的文字符号用字母“R”或“RS”表示，图1-28是其电 路 图形符号。

（一）湿 敏 电 阻 器的结构特性及应用
1．湿 敏 电 阻 器的结构特性

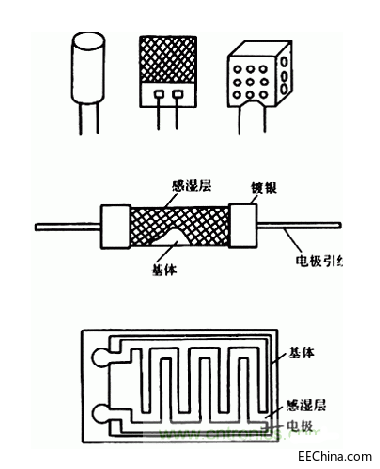

湿敏电 阻器一般由基体、电极和感温层等组成，如图1-29所示。有的湿敏电 阻器还设有防尘外壳。

基体采用聚碳酸酯板、氧化铝、电 子陶瓷等不吸水、耐高温的材料制成。

感湿层为微孔型结构，具有电解质特性。根据感湿层使用的材料和配方不同，它分为正电 阻湿度特性（即湿度增大时，电 阻值减小）。

2．湿 敏 电 阻  器 的 应 用
湿敏电 阻器广泛应用于洗衣机、空调器、录像机、微波炉等家用电器及工业、农业等方面作湿度检测、湿度控制用。

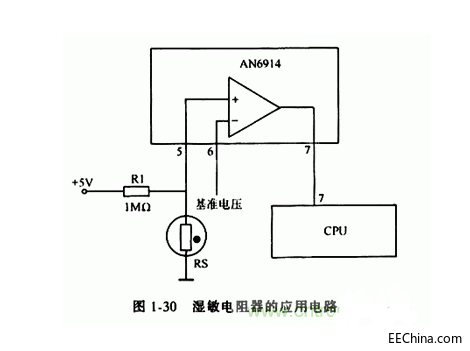

图1-30是湿敏电 阻器的应用电 路。

（二）湿 敏 电 阻  器 的 主 要  参 数
湿敏电 阻器的主要参数有相对湿度、温度系数、灵敏度、测湿范围、湿滞效应、响应时间等。

1．相对温度 相对湿度是指在某一温度下，空气中所含水蒸气的实际密度与同一温度下饱和密度之比，通常用“RH”表示。例如：20%RH，则表示空气相对湿度为20%。

2．湿度温度系数 湿度温度系数是指在环境湿度恒定时，湿敏电 阻器在温度每变化1℃时，其湿度指示的变化量。

3．灵敏度 灵敏度是指湿敏电 阻器检测湿度时的分辨率。

4．测湿范围 测湿范围是指湿敏电 阻器的湿度测量范围。

5．湿滞效应 湿滞效应是指湿敏 电 阻器在吸湿和脱湿过程中电气参数表现的滞后现象。

6．响应时间 响应时间是指湿敏电 阻器在湿度检测环境快速变化时，其电 阻值的变化情况（反应速度）。
