ST1S06xx是一个降压DC-DC转换器,用于驱动HDD应用中的低压数字核心,一般来说,是为了取代高电流线性解时的功耗可能会引起应用环境的高发热。在2.7V到6v的输入电压范围内,它最多可以提供1.5A。高开关频率(1.5MHz)允许使用微小的表面安装组件:以及电阻分压器来设置输出电压值,只需要一个电感和两个电容器。
ST1S06PUR特性:
降压电流型PWM(1.5MHz)DCDC变换器
2%直流输出电压公差
同步整流
抑制功能
内部软启动
典型效率:>90%
1.5A输出电流能力
不切换静止电流:超过温度范围最大1.5mA
RDStyp(上)。150年mΩ
采用微型电容和电感
操作连接温度-30°C至125°C
可在DFN6D(3x3毫米)外露垫

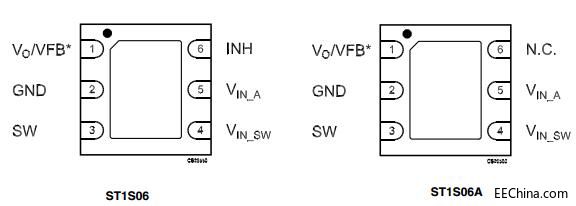

Pin配置(俯视图):
销的描述:
1-FB/VO反馈电压/输出电压
2-GND系统地面
3-SW开关销
4-用于mosfet开关的VIN_SW电源
5-VIN_A模拟电路电源
6-VINH禁止引脚关闭设备外露垫连接GND
绝对最大额定参数:
|
