LD1117S12TR封装

电子元器件

　　LD1117是一种低电压降稳压器，能够提供高达800mA的输出电流，即使在可调版本（VREF=1.25V）中也可用。对于固定版本，提供以下输出电压：1.2V、1.8V、2.5V、2.85V、3.3V和5.0V。

---

　　LD1117S12TR特征：
　　低压降（1V典型）
　　2.85V设备性能适用于SCSI-2活动终端
　　输出电流高达800mA
　　固定输出电压：1.2V、1.8V、2.5V、3.3V、5.0V
　　可调版本可用性（VREF=1.25V）
　　内部电流和热极限
　　可在±1%（25℃）和2%的全温度范围内使用。
　　电源电压抑制：75dB（典型）

---

　　LD1117S12TR封装：

---

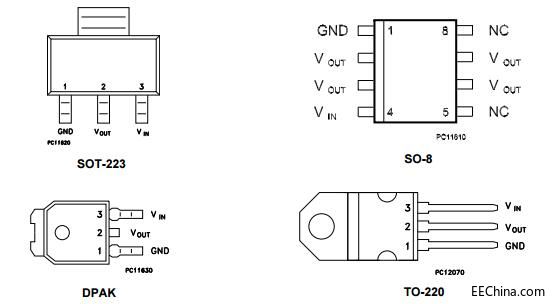

　　Pin配置：

---

　　绝对最大额定值：
　　直流输入电压：15V
　　功耗：12W
　　储存温度范围：-40至+150℃
　　工作结温度范围：
　　C型：-40至+125℃
　　标准版本：0至+125℃
　　LD1117S12TR推荐：http://www.dzsc.com/ic-detail/9_2425.html

---

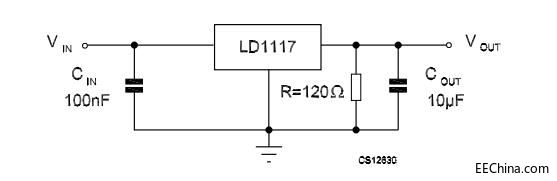

　　示意图应用：

---

---
