与手机通信的蓝牙模块MS49SF7

云里物里

1.概述

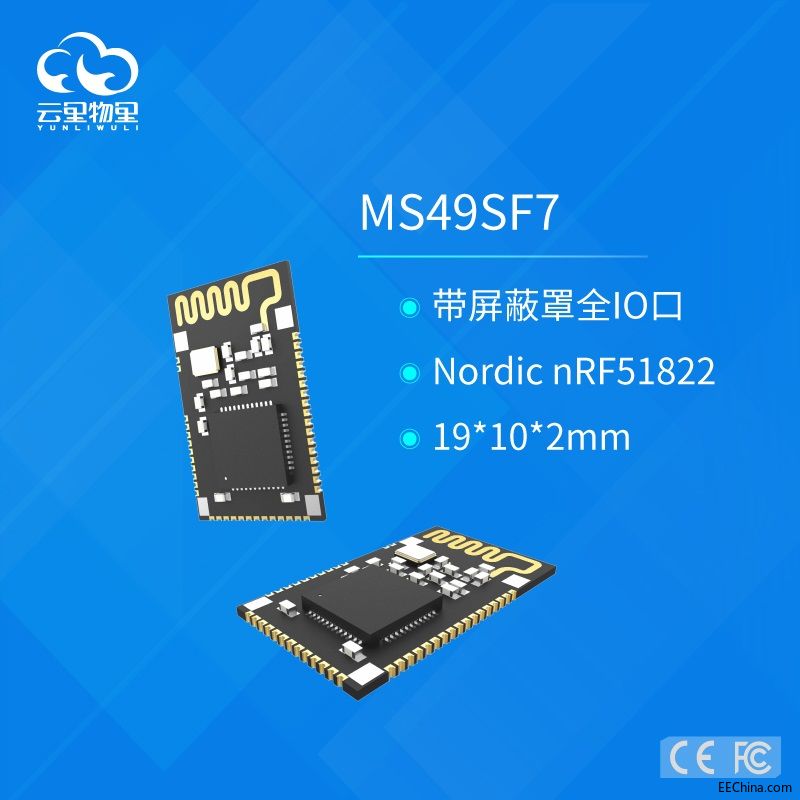

云里物里MS49SF7是采用Nordic nRF51822设计的贴片蓝牙4.0模块。它是一款高性价比、低功耗的片上系统(Soc)解决方案，适合蓝牙低功耗的应用，它降低了建立网络节点的成本。它有一个ARM内核Cortex M0的RF收发器，256KB FLASH程序空间、16KB RAM和其它功能强大的配套资源。它适用于低功耗系统、超低的睡眠电流及运行时的低功耗。

产品特征
蓝牙低功耗兼容技术
支持远程的应用
精确的接收信号强度检测（RSSI）
符合CE (欧洲)和FCC(美国)认证标准
内含高性能的ARM Cortex M0
内置电池监控和温度传感器
带AES安全协议处理器

2.应用领域
※ 低功耗蓝牙系统
※ 移动配件
※ 运动和健身设备
※ 消费类电子
※ 人机接口设备
※ 健康和医疗

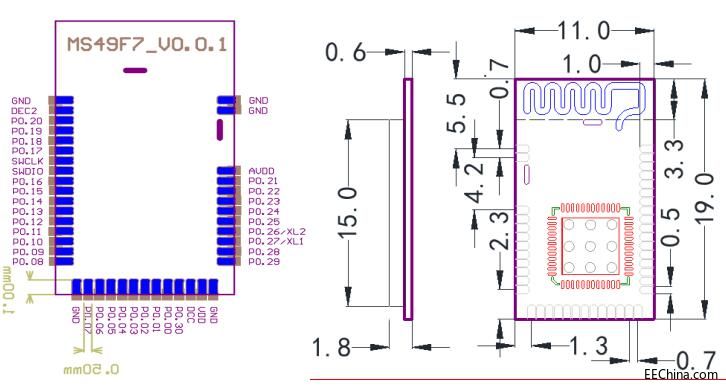

3.机械尺寸(单位: mm)


4.引脚定义

引脚符号	引脚类型	定义
VDD	Power	Power supply
DCC	Power	DC/DC output voltage to external LC filter
GND	Power	Ground
DEC2	Power	Power supply decoupling
SWDIO	Digital I/O	System reset (active low). Hardware debug and flash programming I/O programming I/O.
SWCLK	Digital input	Hardware debug and flash programming I/O
AVDD	Power	Analog power supply (Radio)
P0.00toP0.30	Digital I/O	General purpose I/O pin
XL2	Analog output	Connection for 32.768 kHz crystal
XL1	Analog input	Connection for 32.768 kHz crystal or external 32.768 kHz

5.电气参数

参数	测试值	备注
工作电压	1.8-3.6V	DC
工作频率	2400-2483MHz	Programmable
频率误差	+/- 20KHz	Null
发射功率	-30~+4dBm	Programmable
接收灵敏度	-93dBm	High gain mode
接收电流	13mA	Standard mode
发射电流	16mA	Transmission power +4dBm
	10.5mA	Transmission power 0dBm
睡眠功耗	1uA以下	Power mode 3, connection-less state
遥控距离	10-60米	BER<0.1%, Open space
天线	50ohm	Null
模块尺寸	19*11*2mm	Null
传输距离	10-60米（空旷）	半径距离

6.支持设备

支持设备系统	支持设备型号
iOS 7.0及以上	iPhone 4S,iPhone 5, iPhone 5S,iphone 6, iPhone 6p,iPad 3, iPad mini, iPad air等
Android 4.3及以上	Samsung Galaxy S III，Galaxy S IV，Galaxy Note II， Galaxy Note III and Motorola Razr，HTC One 等

7.注意事项

1、该芯片中有CMOS器件，在运输、使用过程中要注意防静电。

2、器件接地要良好，减少寄生电感。

3、尽量手工焊接，如需机贴，请控制回流焊温度不要超过205摄氏度。

4、模块下面不要铺铜，以防止阻抗改变。

5、天线应远离其他电路，防止辐射效率变低和影响其他电路正常使用。

6、模块放置应尽量远离其他低频电路，数字电路。

7、模块的接入电源建议使用磁珠进行隔离。

8.包装信息

包装信息	吸塑盘	外 箱
数　量	80个	4000个
净　重	40克	4.5公斤
毛　重	75克	9.5公斤
尺　寸	20 x 18 x 5 cm	32 x 23 x 40 cm
