不到10元的低功耗蓝牙模块

云里物里

1.概述

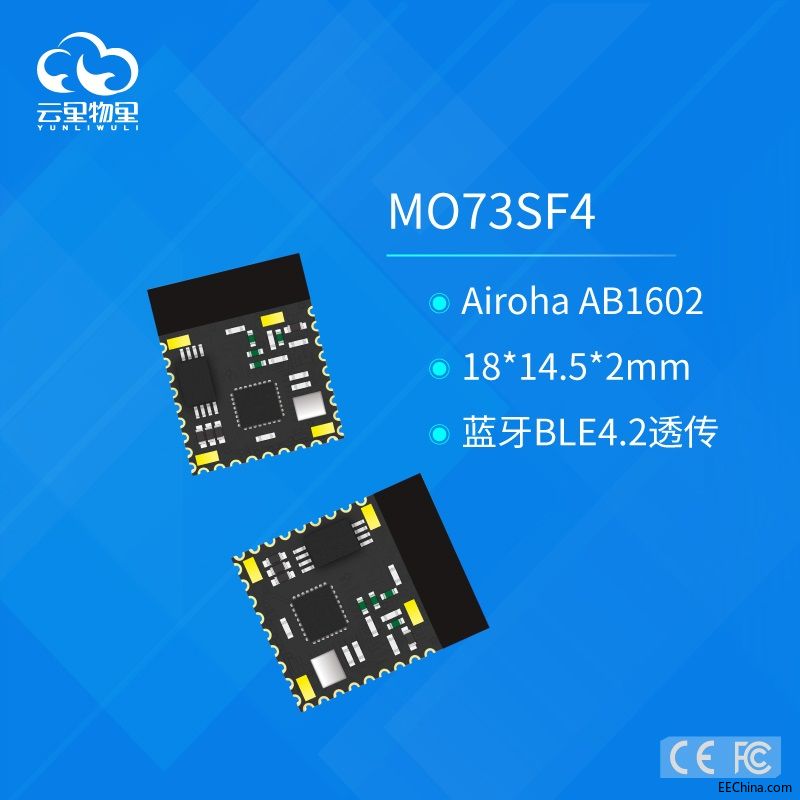

云里物里MO73SF4透传模组采用 Airoha 最新推出的蓝牙 4.2 BLE 单芯片 AB1602，通过内嵌的数据透传专用 Service 实现基于 GATT 的蓝牙数据透传。MO73SF4透传模组支持串口命令模式，用于实现外部 MCU 与模组的交互。用户可通过串口命令对模组进行参数配置和一些控制，如修改广播间隔，修改蓝牙名称，控制蓝牙断开连接等等。

不到10元，可到我们官网来咨询

产品特征
蓝牙 BLE4.2
稳定可靠的蓝牙透传性能
支持串口命令模式，可配置多个蓝牙参数
优秀的 RF 性能和低功耗设计
可配置串口波特率和硬件流控
可修改广播间隔时间和广播数据
可使能安全配对以加密蓝牙数据
传输距离10-60米（空旷）

2.应用领域
该模块主要用于短距离的数据无线传输领域。可以方便的和PC机的蓝牙设备相连，也可以与智能手机之间的数据互通。避免繁琐的线缆连接，能直接替代串口线。
※ 蓝牙无线数据传输；
※ POS系统，无线键盘、鼠标；
※ 无线数据传输；银行系统；
※ 楼宇自动化、安防、机房设备无线监控、门禁系统；
※ 智能家居、工业控制；
※ 汽车检测设备；
※ 蓝牙操纵杆、蓝牙游戏手柄；
※ 蓝牙遥控玩具。

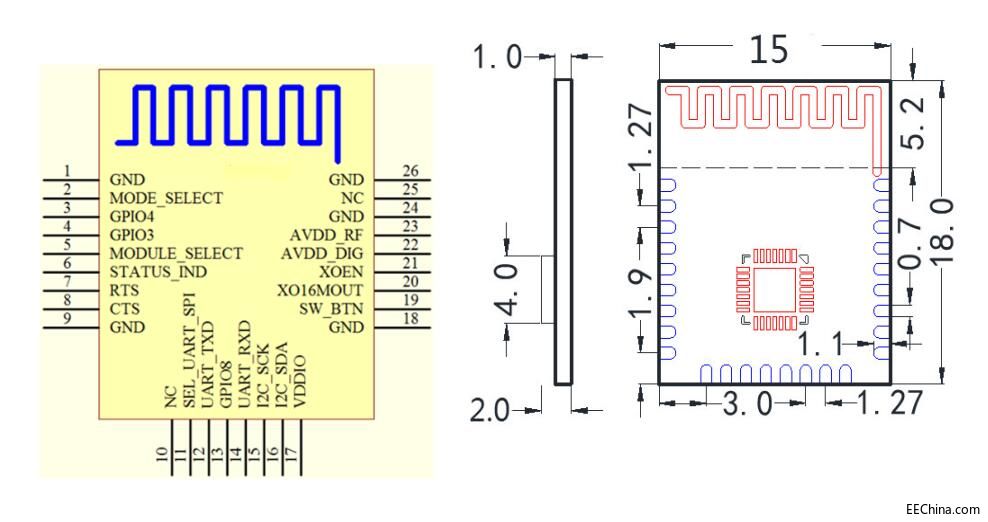

3.模块尺寸图


4.引脚定义

序号	引脚名称	引脚定义	功能描述
1	GND	Ground	参考地
2	MODE_SELECT	I/O	保留
3	GPIO4	I/O	保留
4	GPIO3	I/O	保留
5	MODULE_SELECT	Input	模组选通引脚，低电平有效。向模组发送串口数据前必须拉低此引脚。当输入高电平时，模组将进入低功耗模式，无法接收串口数据，但仍可接收蓝牙数据并通过串口向外发送。
6	STATUS_IND	Output	蓝牙连接状态指示： 低电平 - 蓝牙已连接 高电平 - 蓝牙未连接
7	RTS	Output	UART 流控，当模组处理不过来串口数据时，输出高电平；输出低电平时可正常接收串口数据。（模组默认不使能硬件流控）
8	CTS	Input	UART 流控，当输入高电平时，模组将停止发送数据；当输入低电平时模组将继续发送数据。（模组默认不使能硬件流控）
9	GND	Ground	参考地
10	NC	NC	NC
11	SEL_UART_SPI	Input	此引脚必须接高电平用于使能 UART 接口
12	UART_TXD	I/O	串口发送端
13	GPIO8	I/O	保留
14	UART_RXD	I/O	串口接收端
15	I2C_SCK	I/O	保留
16	I2C_SDA	I/O	保留
17	VDDIO	Power	模组 GPIO 供电引脚，电压范围：1.8~3.3V。GPIO 的高电平电压由此引脚电压决定
18	GND	Ground	参考地
19	SW_BTN	Input	内部 LDO 使能脚，如果不需要控制内部 LDO 则应连接至AVDD_DIG 高电平 - POWER_ON 低电平 - POWER_OFF
20	XO16MOUT	Output	16M 时钟输出
21	XOEN	Input	XO16MOUT 输出使能控制，高电平有效
22	AVDD_DIG	Power	内部数字电路供电引脚，电压范围：1.4~3.3V
23	AVDD_RF	Power	内部数字电路供电引脚，电压范围：1.4~3.3V
24	GND	Ground	参考地
25	NC	NC	NC
26	GND	Ground	参考地

5.工作电压

项目	最小值	标准值	最大值	单位
Core 供电电压(AVDD_DIG, AVDD_RF)	1.4	3.0	3.6	V
IO 供电电压(VDDIO)	1.8	3.0	3.6	V

6.工作电流

工作条件	电流(avg.)	Unit	备注
广播状态	480.6	uA	Payload length = 0byte, interval = 42ms
	714.8	uA	Payload length = 31byte, interval = 42ms
睡眠模式	1	uA	——
连接模式	41.3	uA	Interval = 622.5ms
	66		Interval = 240ms
	194.7		Interval = 66ms
	294.1		Interval = 37.5ms

7.射频特性

项目		Min	Typ	Max	Unit
Maximum RF transmit power			4		dBm
Peak power - Average power			0.8	3	dB
Sensitivity	2.402GHz		-94		dBm
	2.440GHz		-94		dBm
	2.480GHz		-94		dBm

8.注意事项

1、该芯片中有CMOS器件，在运输、使用过程中要注意防静电。

2、器件接地要良好，减少寄生电感。

3、尽量手工焊接，如需机贴，请控制回流焊温度不要超过205摄氏度。

4、模块下面不要铺铜，以防止阻抗改变。

5、天线应远离其他电路，防止辐射效率变低和影响其他电路正常使用。

6、模块放置应尽量远离其他低频电路，数字电路。

7、模块的接入电源建议使用磁珠进行隔离。

8、以下两个情况易引起串口挂起：（1）串口波特率不匹配；（2）未唤醒模组的情况下发送多包数据。
