1.概述
MS49SF2是采用Nordic nRF51822设计的贴片蓝牙4.0模块。它是一款高性价比、低功耗的片上系统(Soc)解决方案，适合蓝牙低功耗的应用，它降低了建立网络节点的成本。它有一个ARM内核Cortex M0的RF收发器，128KB/256KB FLASH程序空间、16KB RAM和其它功能强大的配套资源。它适用于低功耗系统、超低的睡眠电流及运行时的低功耗。

产品特征
蓝牙低功耗兼容技术
支持远程的应用
精确的接收信号强度检测（RSSI）
符合CE (欧洲)和FCC(美国)认证标准
内含高性能的ARM Cortex M0
内置电池监控和温度传感器
带AES安全协议处理器

2.应用领域
※ 低功耗蓝牙系统
※ 移动配件
※ 运动和健身设备
※ 消费类电子
※ 人机接口设备
※ 健康和医疗

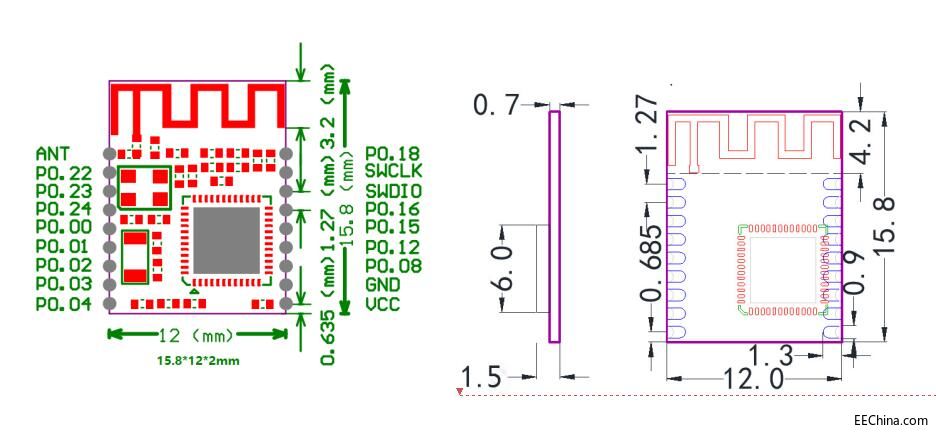

3.模块尺寸图


4.引脚定义

引脚符号	引脚类型	定义
ANT	Null	External antenna
GND	Ground	The ground pin should be connected to the cathode of power supply
VCC	Power	The 3.3V pin should be connected to the positive of power supply
P0.00-P0.07	Digital/Analog	General purpose I/O or Analog input
P0.08-P0.24	Digital I/O	General purpose I/O
SWCLK	Digital I/O	System reset, HW debug and flash Programming I/O
SWDIO	Digital I/O	HW debug and flash Programming I/O

5.电气参数

参数	测试值	备注
工作电压	1.8-3.6V	DC
工作频率	2400-2483MHz	Programmable
频率误差	+/- 20KHz	Null
发射功率	-30~+4dBm	Programmable
接收灵敏度	-93dBm	High gain mode
接收电流	13mA	Standard mode
发射电流	10.5mA	Transmission power 0dBm
睡眠功耗	1uA以下	Power mode 3, connection-less state
遥控距离	10-60米	BER<0.1%, Open space
天线	50ohm	Null
模块尺寸	16*12*2mm	Null
传输距离	10-60米（空旷）	半径距离

6.注意事项
1、该芯片中有CMOS器件，在运输、使用过程中要注意防静电。
2、器件接地要良好，减少寄生电感。
3、尽量手工焊接，如需机贴，请控制回流焊温度不要超过205摄氏度。
4、模块下面不要铺铜，以防止阻抗改变。
5、天线应远离其他电路，防止辐射效率变低和影响其他电路正常使用。
6、模块放置应尽量远离其他低频电路，数字电路。
7、模块的接入电源建议使用磁珠进行隔离。
