蓝牙模块MO75SF4是采用Nordic nRF24LU1P芯片

云里物里

1.概述

MO75SF4是采用Nordic nRF24LU1P设计的贴片2.4G模块。它是一款高性价比、低功耗的片上系统(Soc)解决方案。它内部集成了一个8051的控制器，32KB FLASH程序空间、2KB RAM和其它功能强大的配套资源。

产品特征

Ø 支持远程的应用

Ø 精确的接收信号强度检测（RSSI）

Ø 内含高性能的8051控制器

Ø 全速USB 2.0兼容设备控制器

Ø AES加密/解密协同处理器

2.应用领域

※ 低功耗蓝牙系统

※ 移动配件

※ 运动和健身设备

※ 消费类电子

※ 人机接口设备

※ 健康和医疗

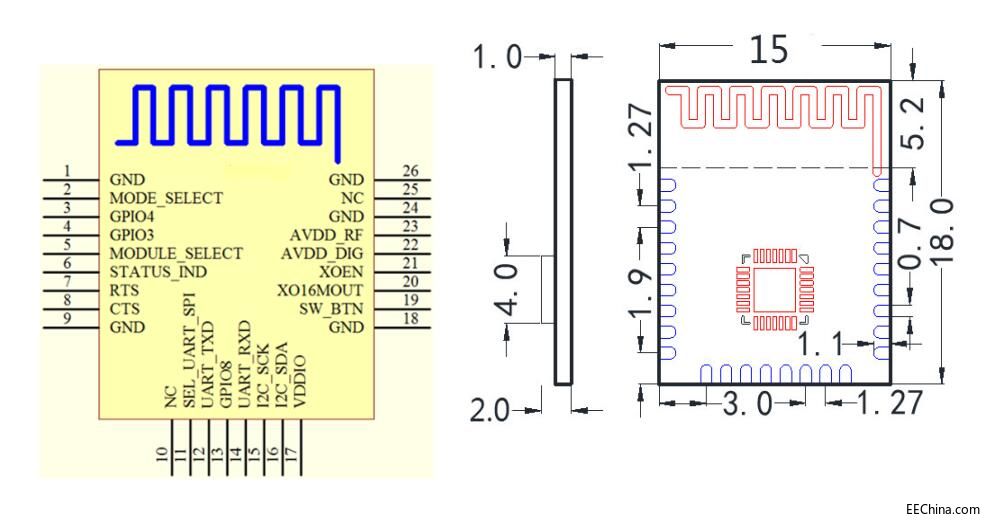

3.机械尺寸(单位: mm)

4.引脚定义

引脚符号	引脚类型	定义
VDD	Power	Alternative power supply pins. The VDD pins must always be connected and de-coupled externally.
GND	Ground	Ground
VBUS	Power	USB Power
D+	Digital I/O	USB data
D-	Digital I/O	USB data
P0.0 ~ P0.3	Digital I/O	General purpose data Port 0
PROG	Digital Input	Enables SPI flash programming
RESET	Digital Input	Reset for microcontroller, active low

5.电气参数

参数	数值	备注
工作电压	5V	DC
工作频率	2400-2483MHz	Programmable
接收灵敏度	-94dBm	Sensitivity (0.1% BER) 250 kbps
接收电流	13.3mA	RF Transceiver RX current 2 Mbps
发射电流	11.1mA	Transmission power 0dBm
天线	50ohm	Null
模块尺寸	20*11*2mm	Null
睡眠功耗	1uA以下

6.质量保证

工厂通过了ISO9001质量体系认证。每一个产品都经过严格测试（发射功率测试、灵敏度测试、功耗测试，稳定性测试、老化测试等）。

7.PCB设计说明

天线部分不能有金属布线，最好做镂空处理，或安置在PCB板边缘。

8.模块使用注意事项

1、该芯片中有CMOS器件，在运输、使用过程中要注意防静电。

2、器件接地要良好，减少寄生电感。

3、尽量手工焊接，如需机贴，请控制回流焊温度不要超过205摄氏度。

4、模块天线下面不要铺铜。

5、天线应远离其他电路，防止辐射效率变低和影响其他电路正常使用。

6、模块放置应尽量远离其他低频电路，数字电路。

7、模块的接入电源建议使用磁珠进行隔离。
