外置式音频频谱显示器电路图

发布时间：2011-2-17 16:38 发布者：circuit_share

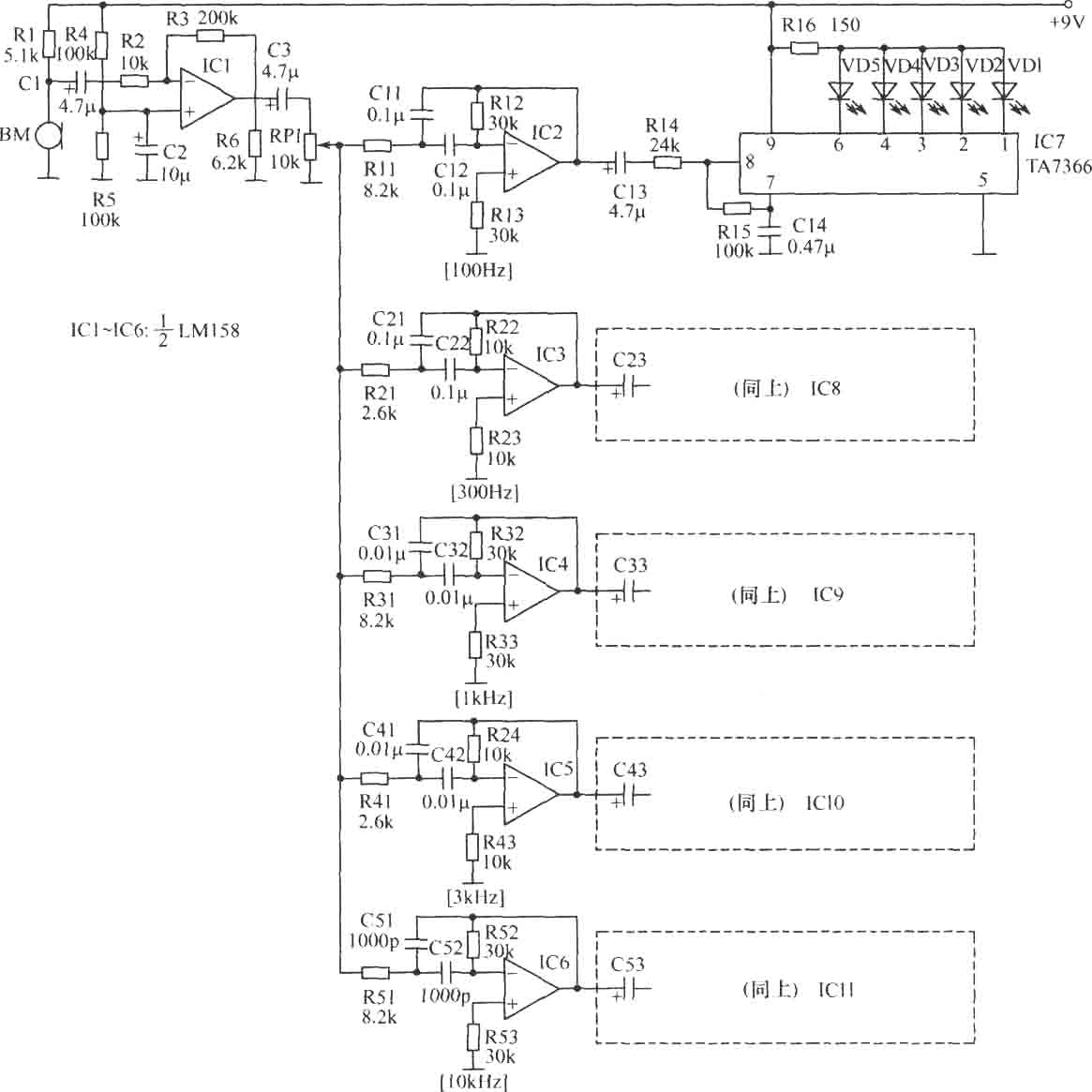

高档音响设备一般都有音频频谱显示装置，既可以随时了解播放信号的瞬时频谱，又具有高雅美观的视觉效果。这里介绍的这款外置式音频频谱显示器，不必与你的音响设备进行任何电气连接，只需放置于音箱前，即可直观动态地显示出正在播放的音频信号的频谱，使你的音响系统既好听又好看，增色不少。如图为外置式音频频谱显示器电路图。该显示器在设计上全部采用集成运算放大器和专用集成电路，电路简洁、工作稳定、制作容易、使用方便，可以同时在100Hz、300Hz、1kHz、3kHz、10kHz5个频率点上(含一定带宽)，采用五级动态光柱显示各频率点的瞬时电平。外置式音频频谱显示器的功能，是将音箱播放的声音转换为发光二极管光柱的动态显示。
