13798477800 SD8001 首鼎代理商 54bA 恒流/恒压线性充电管理IC

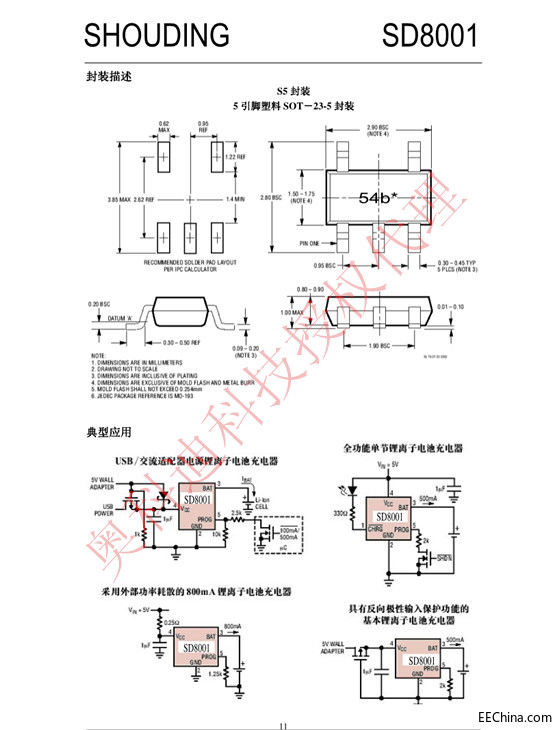

描述 由于采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和 隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对 芯片温度加以限制。充电电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。 当充电电流在达到最终浮充电压之后降至设定值 1/10 时，SD8001 将自动终止充电循环。 当输入电压（交流适配器或 USB 电源）被拿掉时，SD8001 自动进入一个低电流状 态，将电池漏电流降至 2uA 以下。也可将 SD8001置于停机模式，以而将供电电流降至 45uA。SD8001 的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指 示充电结束和输入电压接入的状态引脚。 ·高达 800mA 的可编程充电电流； ·用于单节锂离子电池、采用 SOT23-5 封装的完 ·恒定电流/恒定电压操作，并具有可在无过热危 ·直接从 USB 端口给单节锂离子电池充电； ·用于电池电量检测的充电电流监控器输出； ·C/10 充电终止； ·2.9V涓流充电器件版本； ·采用 5 引脚 SOT-23 封装。 ·蜂窝电话、PDA、MP3播放器； 典型应用 完整的充电循环（750mAh 电池） ·输入电源电压（VCC）：-0.3V～10V ·BAT：-0.3V～7V ·BAT 短路持续时间：连续 ·PROG 引脚电流：800uA ·工作环境温度范围：-40℃～85℃ ·引脚温度（焊接时间 10 秒）：260℃
SD8001.pdf
(673.17 KB)
|
发表于 2018-8-7 11:41:38
