LF356N构成的宽频带正弦波压控振荡器电路图
发布时间:2011-2-17 12:07 发布者:
circuit_share
关键词:
LF356N
,
宽频带
,
压控振荡器
,
正弦波

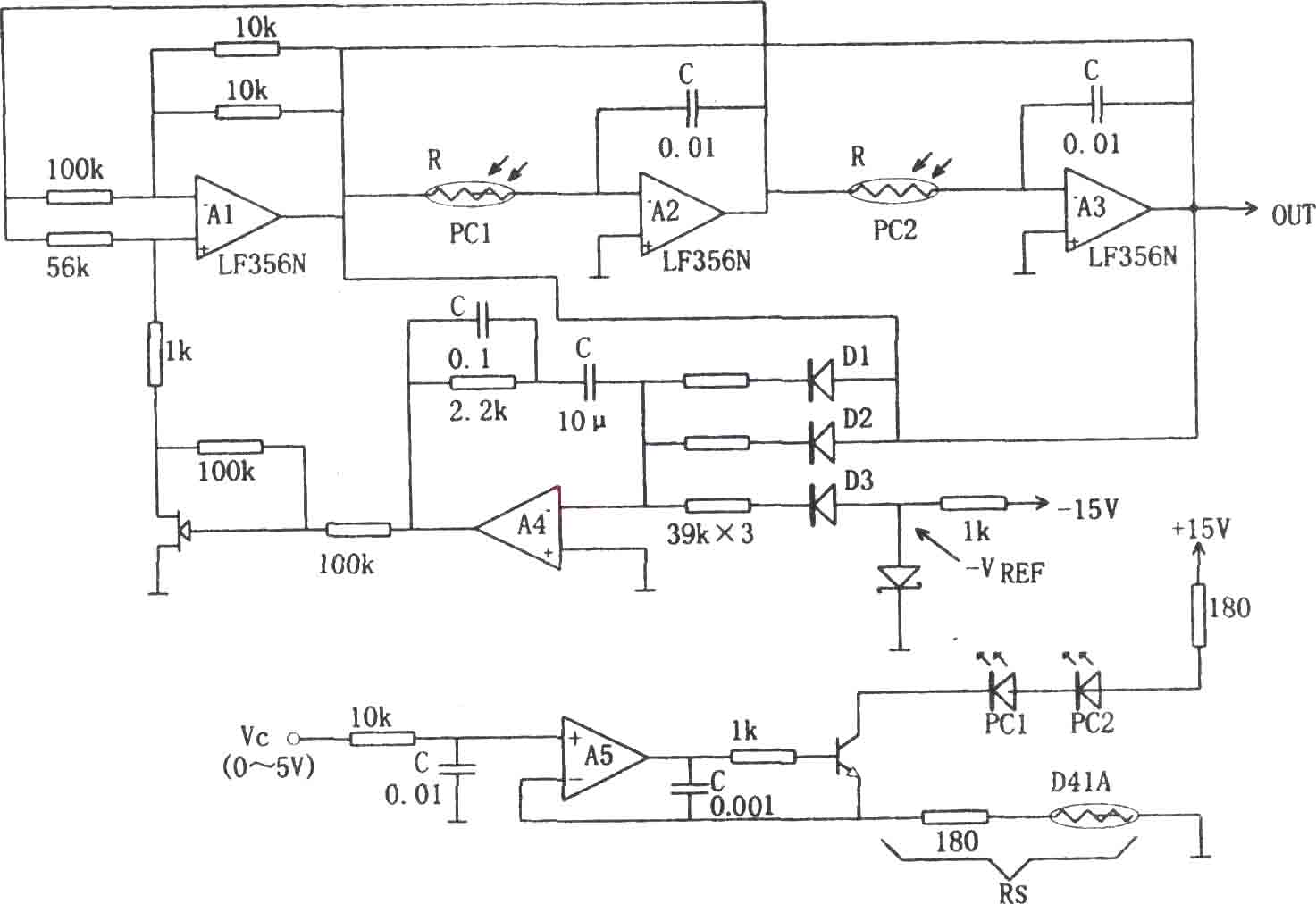

如图所示为宽频带正弦波压控振荡
电路
。该电路振荡频率由积分
电阻
R和
电容
C决定,用外加
电压
Vc控制电阻R而构成压控
振荡器
。电路中的可变电阻采用光耦合器PC1和PC2,整流电路采用平均值检波方式。电路的实际工作频率在几十赫兹以上。此外,控制电压Vc相对于电路振荡频率的特性取决于所采用的光电耦合器的特性。光电耦合器的发光源是发光
二极管
,需要
电流
驱动,因此,电路中采用运放4559构成恒流源电路。电压/电流转换采用Rs,由电阻Rs可自由选择控制电压Vc的最大值。电路中,IFmax=30mA,Vcmax=5V,电阻Rs=180Ω。
