555构成的水位和排污控制器

发布时间：2011-2-11 13:41 发布者：eetech

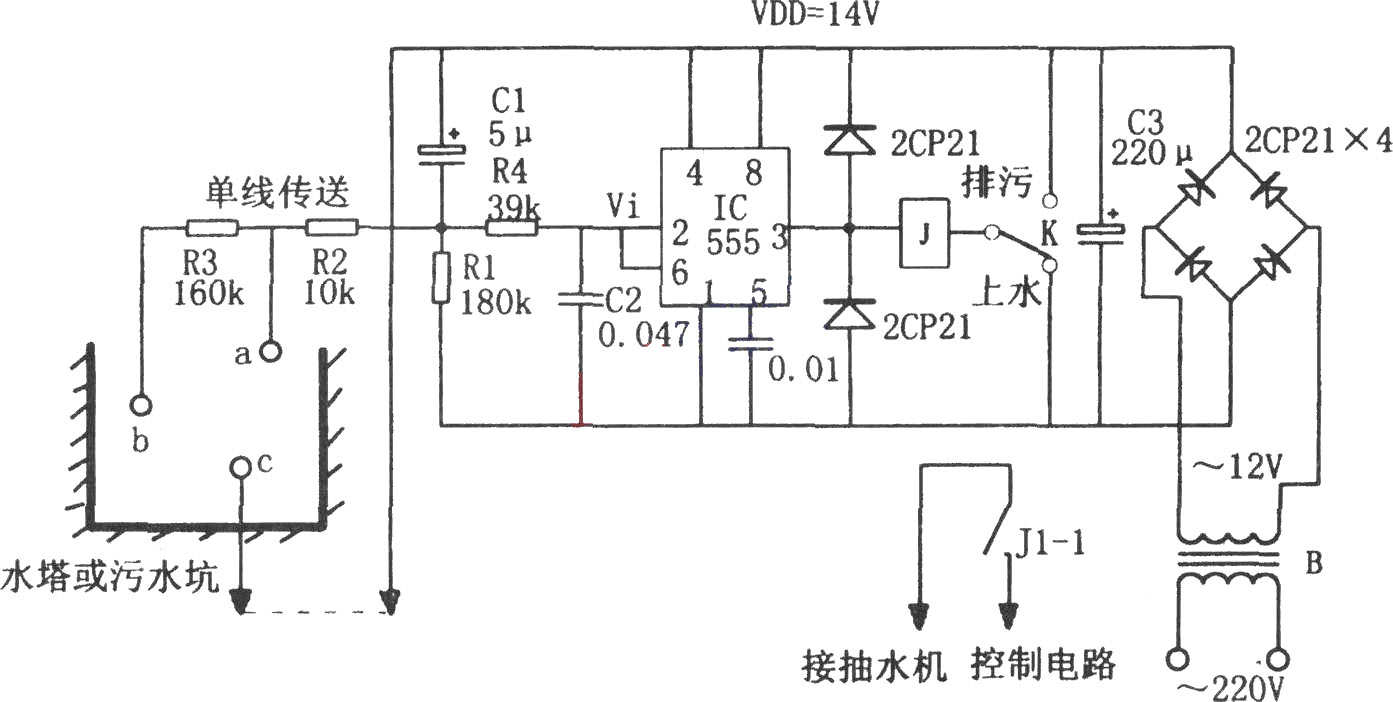

如图所示为水位和排污控制电路。该控制器由降压整流电路、水位探极(a、b、c)、555触发器、继电器控制电路等组成。其中降压整流电路为整个控制器提供直流电压。当控制器用于水塔上水时，若水位低于b点，则555因②脚电位为低电平而发生置位，3脚输出的高电平使继电器J吸合，触点J1-1接通，抽水机启动、上水。当水位升至a点时，555因⑥脚电位高于2/3VDD而发生复位，③脚输出的低电平使继电器J释放，触点J1-1断开，抽水机断电停转。从而使水位保持一定范围。当控制器用于排污时，若污水水位高于a点，则555因⑥脚电位为高电平而发生复位，③脚输出的低电平使继电器J吸合，控制排污电路工作，使污水水位下降。当水位降至b点以下时，555则因②脚电位为低电平而发生置位，3脚输出的高电平使继电器J释放，相应排污电路停止工作，从而使污水水位在a点以下。
