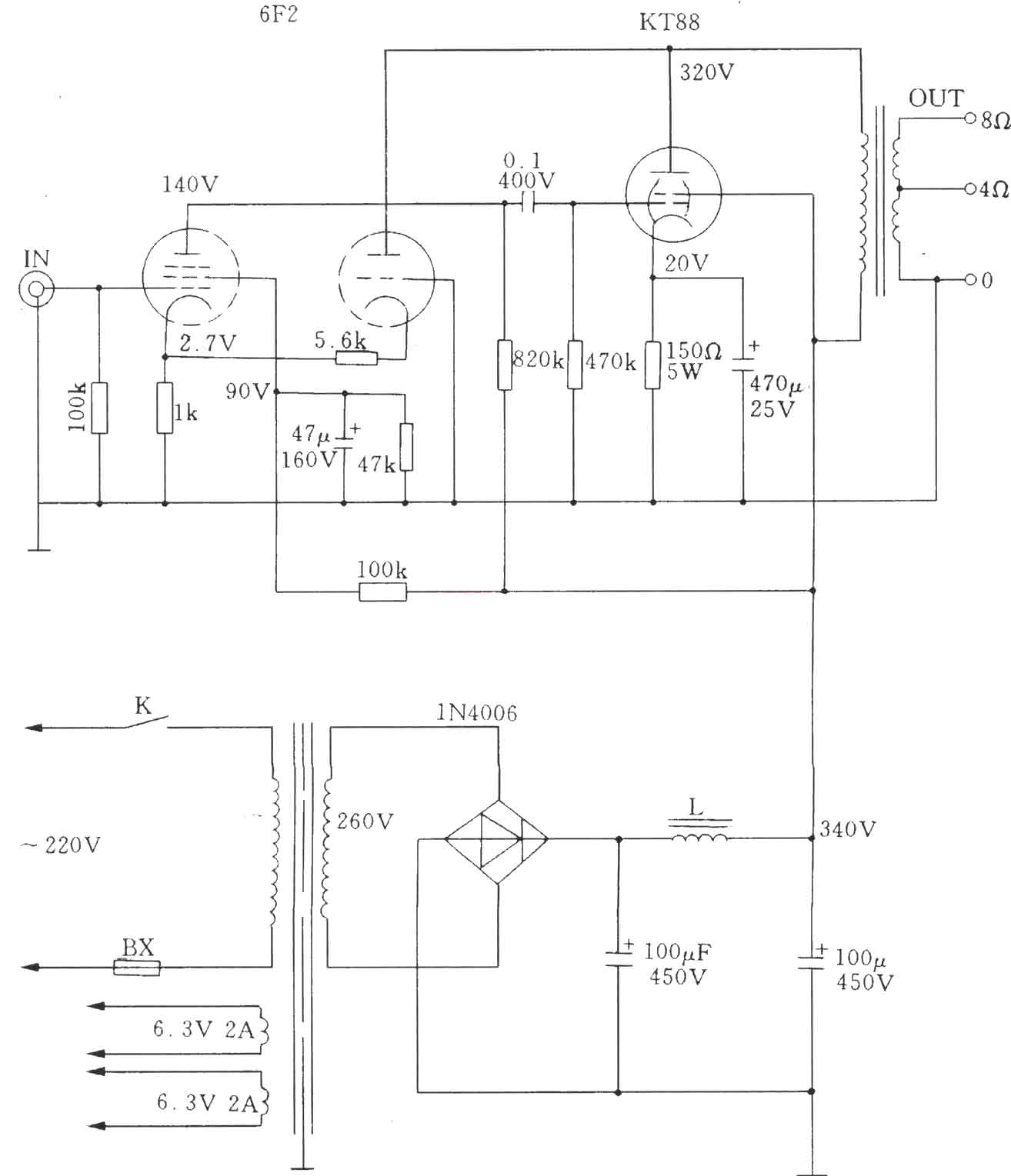

超三极电子管接法的单端A类功放
发布时间:2011-2-10 14:38
发布者:电路图分享
当输入的音频信号为1V时,其输出功率为6W;当输入增加到1.6V时,其输出功率可达15W,输入与输出入大特性曲线的斜率均匀,线性良好。 超三极管接法的输出功率在12W时,从100HZ"10KHz范围内的失真约为2%。 KT88超三极管接法的功毫频率响应特性,从20Hz"20KHz增益变化小于1dB;当作普通标准接法时,其频响特性从20HZ"10KHz的增益变化大于2dB。 ![]() |
