建筑工地扬尘噪声在线监测仪

BYQL20

建筑工地扬尘与噪声实时监测系统BYQL-YZ概述

随着社会的的发展，城市化进程的大力推进，城市扬尘也成了PM2.5的重要来源之一，当前监测粉尘的主要手段是手工采样、分析，检测效率低，而且浪费大量人力物力。建筑工地扬尘与噪声实时监测系统BYQL-YZ是一套符合GB3096-2008《声环境质量标准》和GB3095-2012《环境空气质量标准》相关标准的建筑工地环境监测噪声扬尘终端设备仪器。监测的数据指标包括扬尘浓度、噪音指数以及视频画面和相关气象参数。通过物联网以及云计算技术，实现了实时、远程、自动监控颗粒物浓度以及现场视频、图像的采集;数据通过网络传输，可以在电脑、手机、平板电脑等多个终端访问。

建筑工地扬尘与噪声实时监测系统BYQL-YZ组成

本系统由实时在线监测系统、视频系统、数据显示分析系统、预警控制系统、喷淋系统、无线传输系统、后台数据处理系统及信息监控管理平台组成。在线监测系统集成了TSP、PM2.5、PM10监测、环境温湿度及风速风向、噪声监测及有毒有害气体监测等多种功能;数据平台是一个互联网架构的网络化平台，具有对监测站的监控功能以及对数据的报警处理、记录、查询、统计、报表输出等多种功能。该系统还可与各种污染治理装置雾炮、塔吊喷水系统、围墙喷淋等联动，以达到自动降尘控制的目的。

工地扬尘噪声在线监测系统产品特点

1、可进行全天候24小时365天全时连续在线监测或定时监测；

2、3G/4G、WIFI无线传输、ADSL 光纤等有线传输

3、气象参数扩展：温湿度、风速、风向，大气压等气象信号的扩展接入，实现环境全面监控；

4、全碳钢烤漆封装机箱：全铝合金外壳封装，坚固、防尘、防锈、防潮，适合各种恶劣工业环境，防护等级为IP65；

5、可保证相对湿度10%-90%，环境温度-40℃-70℃的正常工作；

6、连接220V市电，如用户使用带有不间断电源备用时间视电池容量而定；

7、可直接与环保局，建委，城管局等监管平台接入数据

8、全部接线采用航kong接头，傻瓜式安装，简易方便

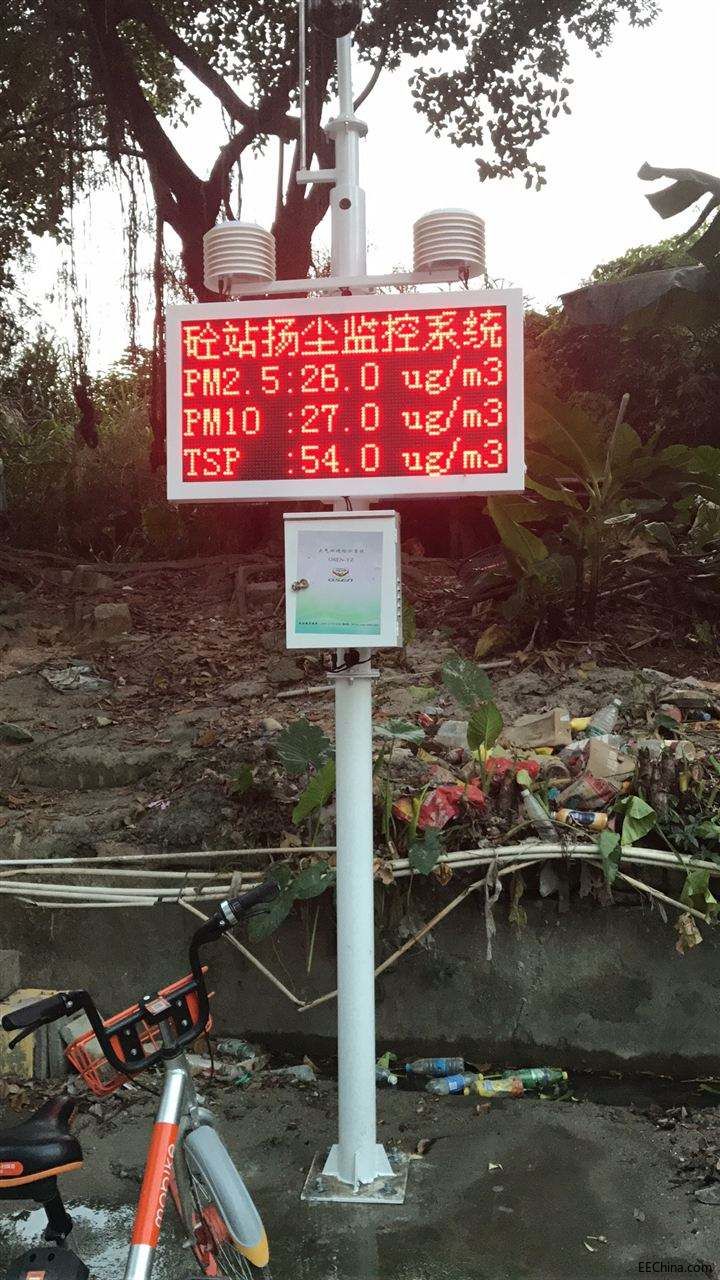

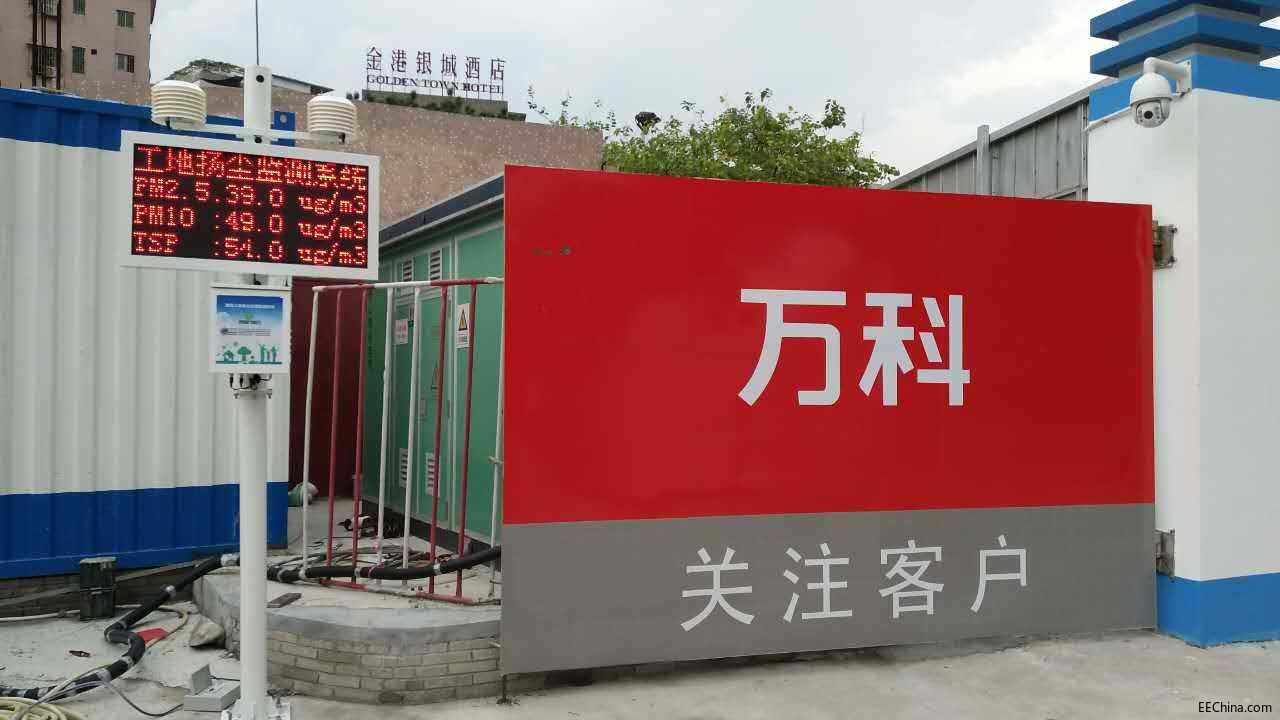

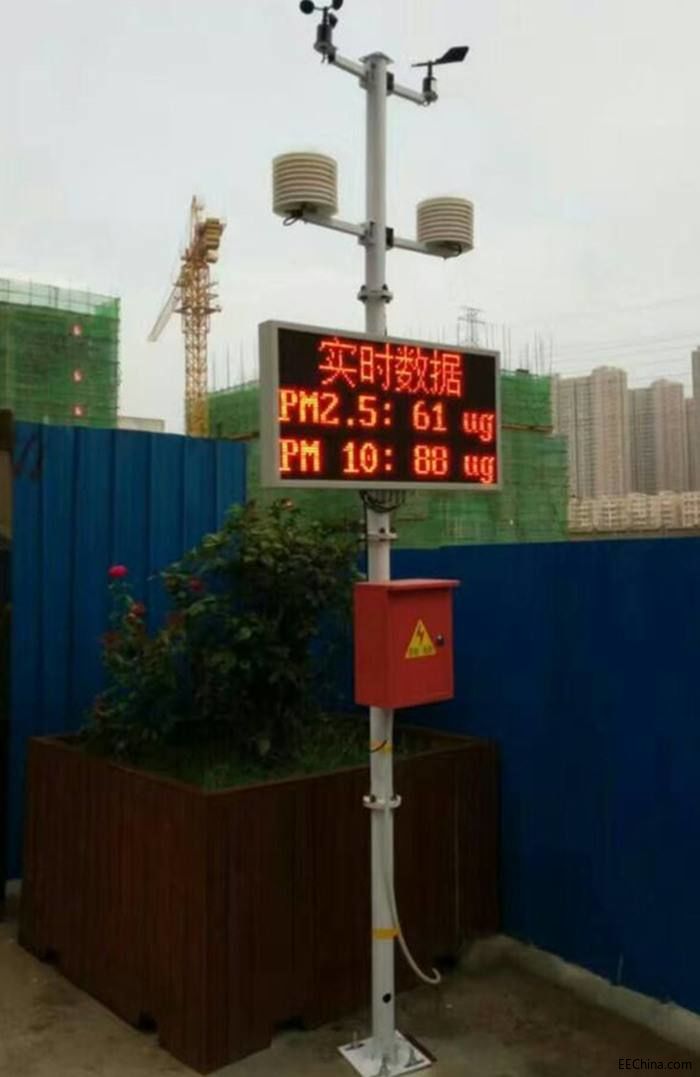

9、可立杆式安装，或者壁挂式安装

BYQL-YZ工地扬尘噪声在线监测系统参数

监测指标   测量范围   分辨率   准确度     备注

PM2.5          0-500ug/m3 1ug/m3   ±10%

PM10          0-2mg/m3  1ug/m3   ±10%

TSP            0～40mg/m3   1mg/m3   ±10%

风速          0-30m,0-60m（可选）  0.1m/s   ±1m/s

风向       0～360°/16方位    1°   ±3°

噪声         30~130dB  31.5Hz~8kHz   ±1.5dB

温度         -30～+70℃     0.1℃   ±0.3℃

湿度         0～100%RH     1%RH  ±3%RH

压力       500～1100hPa   0.1 hPa   ±0.3hPa

数据采集处理系统

市电220V供电 AC220V

通讯方式 RS485/232通讯,USB通讯3G/4G、WIFI无线传输、ADSL光纤等有线传输

标配3米支架 高度可定制

户外高清LED屏幕 尺寸105*55cm 四行显示 含控制系统及防水外框

视频抓拍系统说明

监测设备数据超标时，自动输出预警信号，现场声光报警，同时自动启动视频联动抓拍图片取证，云平台及手机端的报警提示

由于这些监控点具有移动性、突发性，使用无线4G网络，无需网络布线和架设天线;

图像压缩算法：采用最新的、压缩比极高的H.265视频压缩算法;

网络图像传输：网 系统覆盖范围广，可适用在全国范围之内，包括4G信号覆盖的边远山区;

络资源占用低，在低带宽条件下传输高画质、流畅图像;

支持动态IP：采用动态IP解析技术，自动解析Internet分配的IP地址;

可移动性：在移动视频监控条件下，实现完整的视频监控解决方案;最高可以实现流畅的15  帧/秒的高清晰图像效果。

网络化：通过4G和Internet网络，真正做到任何时间、从任何地方、对任何现场都能实现监控。

方便使用、操作管理简单：既可以安装客户端软件，也可以直接通过WEB方式进行远程监控和远程管理，图形化界面;

完整的监控管理功能：系统为用户提供了灵活的监控画面选择, 电子地图使用，对云台、变焦的行控制，预置位和镜头的轮巡，以及实现图像抓拍、录像和录像回放、报警和报警联动功能;

信息安全：充分利用网络隧道、128位加密算法、防火墙/VPN、加密锁、权限管理、安全认证、实时时钟等技术，保证监控系统和录像资料不被越权使用和破坏;

强大管理平台：分布分级式管理，用户可以不受时间、空间限制对监控管理目标进行实时监控、实时管理、实时查看、实时指挥。

扩展性好：后期扩展非常简单，只需联通公司办理上网卡即可，设备只作简单的配置工作。

4G网络的平滑过渡

控制输出：手/自动三路、四路、五路(更多路数可根据客户要求定制)

通讯系统：wifi、GPRS，RS485，以太网等(选配)
