iTOP-4412开发板丨4418开发板丨IMX6开发板- 硬件-7寸屏幕亮度调整
发布时间：2018-4-28 11:13
发布者：落风
|

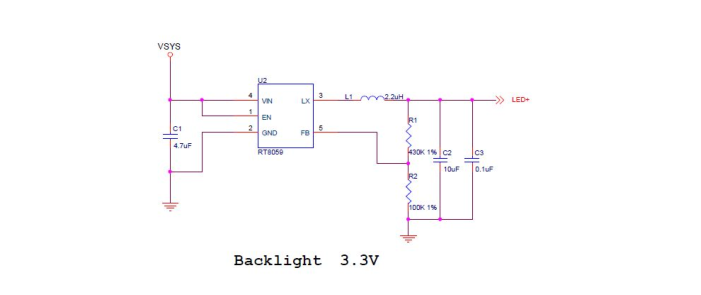

基于迅为iTOP-4412开发板丨4418开发板丨IMX6开发板- 硬件-7寸屏幕亮度调整 如果用户在实际应用场合，使用 7 寸屏幕，需要调整 7 寸屏幕最高亮度，可以参考本文 档来修改硬件来实现。 第一种方法是修改屏幕转接板上的电阻，第二种方法是直接修改屏幕背面的柔性 PCB 上 的电阻。原理是修改背光电压，调整电阻，让背光电压升高，亮度就高一些。 1 转接板上电阻修改 如下图所示，转接板原理图，调整 R1 和 R2 的值，但是要注意 LED+输出最大只能是 3.3V！ 如下图所示，输入电压和 R1 以及 R2 电阻的关系。
Vref 数值如下图所示。
2 柔性 PCB 上的电阻修改 修改的是限流电阻，轻微的改动可能调整的幅度很大。目前版本可以按照下图修改。
|
