迅为iMX6UL开发板广泛应用于物联网、人机界面、电子支付、智能家居、工控、医疗、安防、金融、电力、手持设备、显示控制等领域。

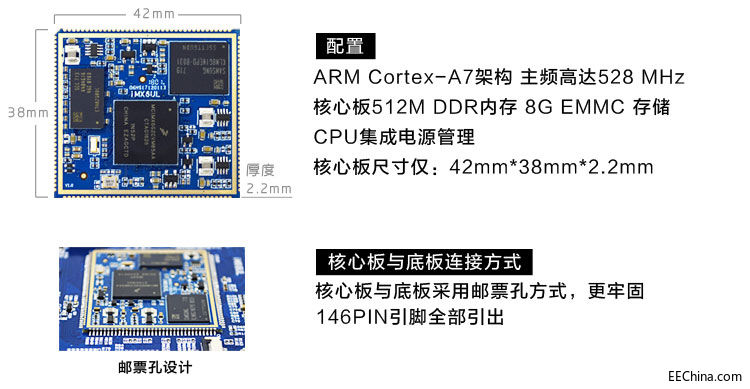

核心板配置：ARM Cortex-A7架构 主频高达528MHz,核心板512M DDR内存，8G EMMC存储，CPU集成电源管理，核心板与底板采用邮票孔方式，更牢固146PIN引脚全部引出。

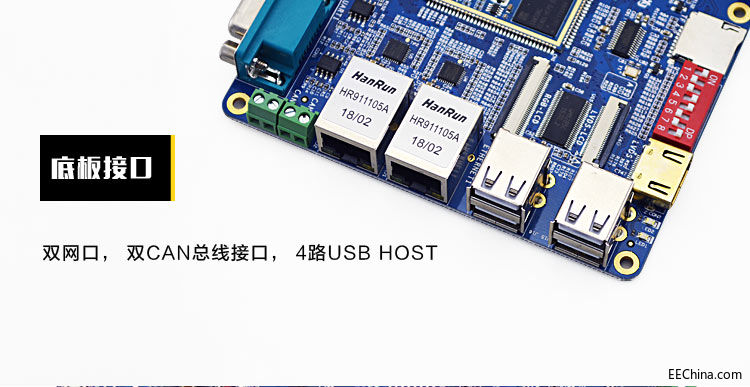

底板接口：双网口，双CAN总线接口，4路 USB HOST,8路串口、6路插座引出
屏幕接口：1路LVDS信号，1路RGB信号，液晶屏支持4.3寸，7寸，9.7寸任意选择，迅为创造性的采用HDMI线连接方式，牢固耐用，使用方便
操作系统：Linux-QT4.7系统全开源
提供资料：
开发板资料【原理图（PDF格式）、底板PCB（Allegro格式）、驱动程序源码、芯片和LCD数据手册、开发环境、产品使用手册】
工具资料【开发所需PC软件工具、编译系统所需的工具包等、学习推荐书籍及软件等】
核心板配置：
底板接口：
操作系统：
接口详细介绍：
iMX6UL核心板参数：
尺寸 38mm*42mm
CPU：iMX6UL 主频528MHz ARM Cortex-A7架构 单核
内存：512MDDR3
存储：8G EMMC
工作电压：5V电压供电
系统支持：Linux-QT4.7操作系统
运行温度：-20℃ ~ +80℃
引脚间距：1.27mm
引角扩展：i.MX6功能全部引出，146PIN脚
连接方式：邮票孔
PCB：6层沉金工艺

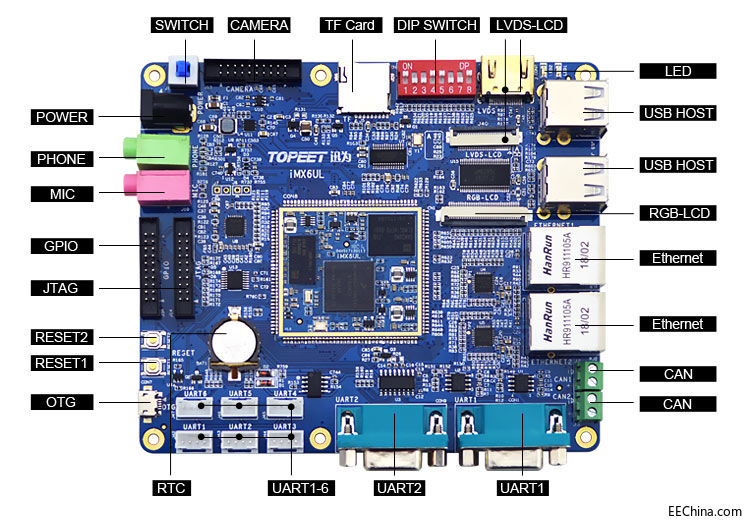

iMX6UL底板参数：
iMX6UL底板尺寸：尺寸：11*13cm
CAMERA接口：1个（可500万摄像头）
TF Card: 1个标准TF卡接口
DIP SWITCH： 8位拨码开关
LCD接口：2路LVDS信号， 1路RGB信号
LED:2个
USB Host接口： 4路 支持USB2.0协议
以太网口：2路 10M/100M自适应网口
CAN总线： 2路

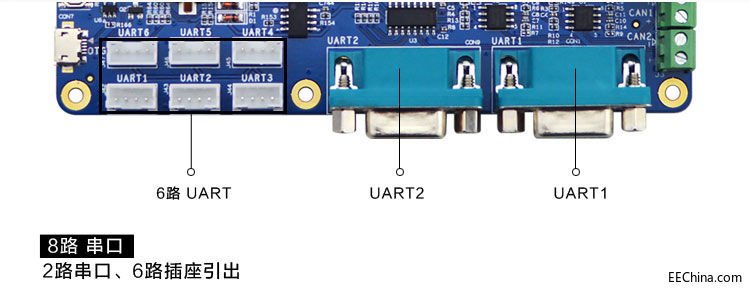

串口：引出2路串口；6路插座引出
OTG接口： 1路
按键: 2个
GPIO接口：20路引出包含
JTAG接口： 1路
MIC：支持MIC输入
PHONE： 支持耳机输出
POWER：电直流电源输入接口，12V/2A电源输入
SWITCH：电源开关
RTC：实时时钟
|
