勇敢的芯伴你玩转Altera FPGA连载54：PWM蜂鸣器驱动之FPGA配置芯片固化

很多网友在购买FPGA开发板时，都以为必须有AS接口才可以对FPGA的配置FLASH芯片进行固化操作，因此就一定要找带AS接口的开发板。其实配置FLASH芯片的固化使用JTAG接口即可，根本不需要专门加个AS接口来实现。

和AS下载方式相比，使用JTAG固化配置FLASH芯片需要先把*.sof文件转成*.jic文件，然后在JTAG模式下选择*.jic文件下载即可。

首先，您的工程必须编译并产生一个包含FPGA配置数据的SRAM目标文件(*.sof)。默认情况下Quartus II在编译后都会产生*.sof的目标文件。

如图7.22所示，点击Quarutus II软件的菜单“FileàConvert Programming Files…”。

图7.22 Convert Programming Files菜单

弹出转换窗口后，做如图7.23所示的设置。

图7.23 sof转jic配置

         具体的设置说明如下：

●  “Outputprogramming file”下的“Programming file type：”选择我们需要转换的文件类型“JTAG Indirect Configuration File (.jic)”。

●  “Configurationdevice：”选择我们SF-VIP1开发板上使用的配置器件EPCS4（和M25P40完全兼容的SPI FLASH）。

●  “Mode:”选择“ActiveSerial”。

●   “Filename：”输入转换后的文件存放路径（相对于当前工程文件夹）和文件名，我们命名为cy4.jic（在output_files文件夹下）。

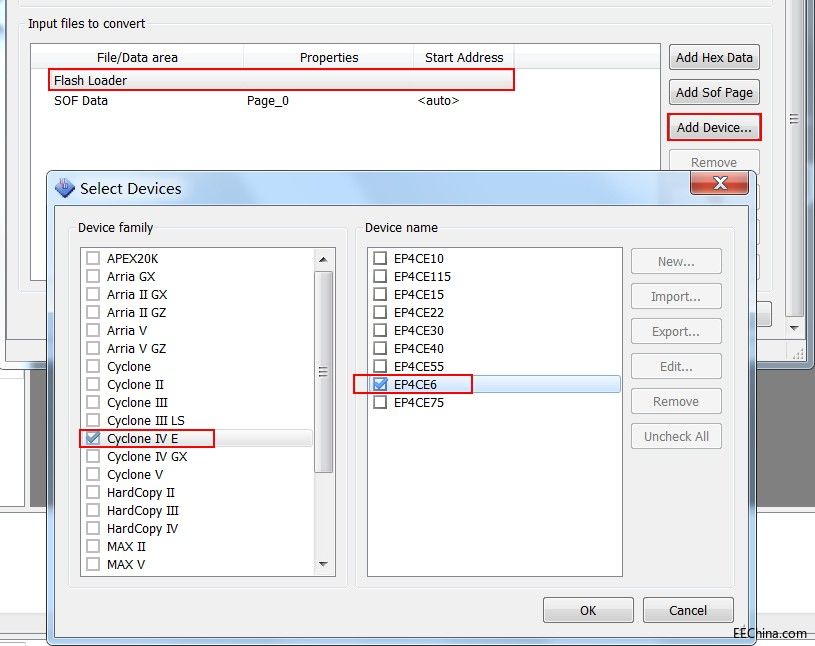

●  如图7.24所示，在后面的“Input files to convert”中，首先单击选中“Flash Loader”所在的行，然后点击右侧的“Add Device…”。在弹出的窗口中选择“Cyclone IV EàEP4CE6”，然后点击OK。

图7.24 目标器件选择

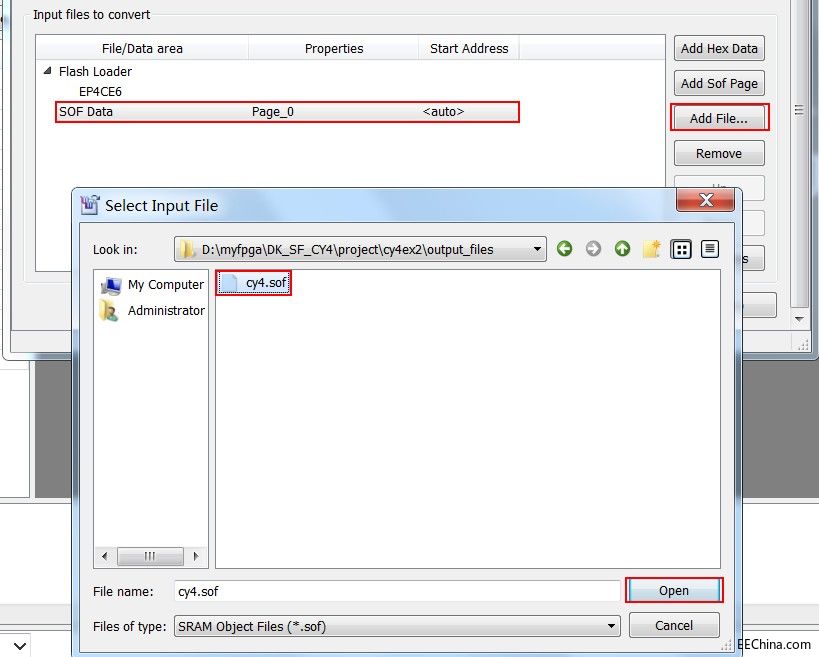

●  如图7.25所示，再单击选中“SOF Data”所在行，然后点击右侧的“Add File…”按钮。在弹出的窗口中选择“cy4.sof”文件，这里就选择output_files文件夹下的vip.sof文件。

图7.25 选择目标sof文件

         完成设置，点击Generate生成*.jic。

         如图7.26所示，打开Programmer下载页面，我们先把之前的sof文件删除，即选中图示的cy4.sof文件，然后点击右侧的“Delete”按钮。接着点击“Add File…”到output_files文件夹选择刚才生成的cy4.jic文件。

图7.26 Programmer下载页面

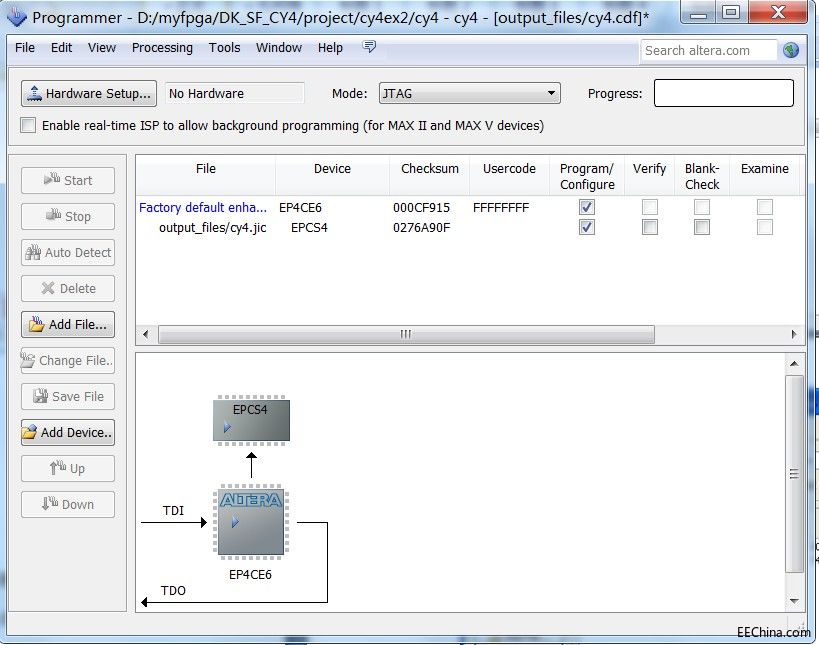

         如图7.27所示，cy4.jic文件的“Program/Configure”一列必须勾选。

图7.27 下载页面配置

         然后我们确认“Hardware Setup”中已经识别了USB-Blaster下载线，接着就可以执行下载操作，同样的，我们等待进度条到100%则表示下载完成，大家注意jic文件的下载要比sof文件的下载慢很多，要近10秒才能完成。

         完成下载后，SF-CY4板子处于不工作状态，需要重启开发板，我们就能看到刚才下载的代码已经生效运行了。
