勇敢的芯伴你玩转Altera FPGA连载50：PWM蜂鸣器驱动之综合、实现与配置文件产生

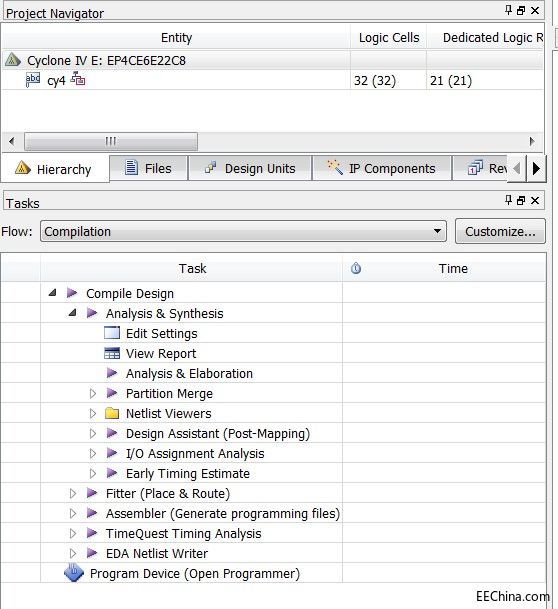

         如图7.11所示，在Quartus II主界面的右侧，有“Project Navigator”和“Tasks”面板。“Tasks”面板中有很多编译选项。这些编译步骤是从上到下依次进行的，若我们双击某一步，它上面的步骤都会相应的执行。大体上来说，Quartus II中把FPGA的编译主要分为3个步骤，即综合（Analysis &Synthesis）、映射（Fitter）和配置文件产生（Assembler）。只要有这三步，我们就可以产生配置FPGA的数据流，使FPGA按照我们的期望运行起来。

图7.11 Project Navigator和Tasks面板

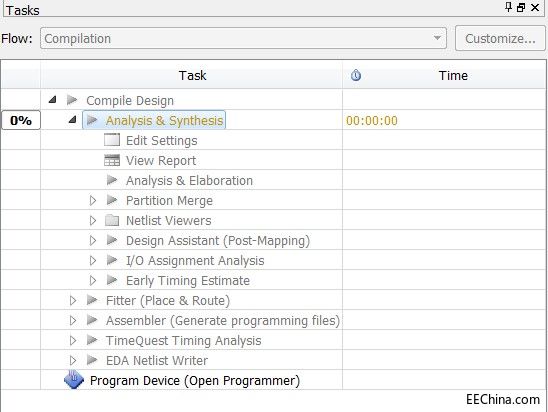

         如图7.12所示，当我们双击“Analysis &Synthesis”进行综合时，图示的“%”状态表示正在进行中。

图7.12 综合编译

         不久后，我们便可以看到如图7.13所示，“Analysis &Synthesis”前面打上了勾号，表示已经综合完成了。

图7.13 综合编译成功

         一般情况下，我们不需要一步一步的点击，直接双击“Assembler”完成编译即可。如图7.14所示，“Assembler”以及其上的所有编译选项都打上了勾号，表示已经编译成功。

图7.14 整个工程编译成功
