饮水机常用开关电源芯片TB6818

花海石

本文所介绍的是一款具备智能型节电功用的饮水机开关电源芯片——TB6818，TB6818是一颗高精度离线式开关电源芯片，使用于低功耗的饮水机开关电源。TB6818使用原边取样来进行准确的恒流、恒压操控，能够省去一般使用中的光耦与TL431。在恒流形式下，输出功率可由CS脚外接的取样电阻RS定；在恒压形式下，芯片的多种形式能够保证较高的整体变换功率。而开关电源芯片TB6818 在恒流形式下作业于PFM 状况，在恒压形式下作业于PWM 状况，轻载时降频作业。此外，芯片TB6818内置有线压降补偿，由此获得杰出的负载调整率。

6818


饮水机开关电源芯片TB6818特性 :
1)全电压范围内5%的恒压精度、5%的恒流精度
2)外部可设定恒流值与输出功率
3)内置原边反馈恒流操控
4)内建自适应峰值电流操控
5)内建原边电感补偿
6)上电软启动
7)内置前沿消隐(LEB)功用
8)逐周期限流维护（OCP）
9)欠压维护（UVLO）、过压维护（OVP）、VDD 电压箝位维护

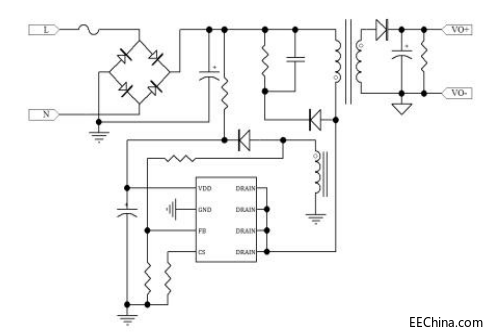

TB6818电路图




电路图片
