安捷伦83752B扫频源拆机维修过程详解

agitek123

　　Agilent83750系列扫频源为元件测试市场带来引人注目的合成性能。它们在通用台式扫频测试或标量测试中提供了佳的性价比。基本振荡器设计方面的新工艺进展提供了达20GHZ频率覆盖、优良的谐波抑制以及没有分谐波。当这些优良的寄生性能与高的输出功率能力相结合时，便获得大的测量动态范围。Agilent83750系列扫频源具有极高的精度和稳定度，同时又保持了模护式信号源的速度。全合成的连续波、步进和斜波扫描方式可用于宽带了窄带运用。合成能力对表征窄带装置特别有用。在窄带装置中，开环信号源的频率不稳定度变得明显。极好的输出功率平坦度和精度度可以利用信号源的功率平坦修正特点转换到被测件的输入端口上。这个特点利用功率计来形成功率修正数组，该数组对信号源和被测件之间测量路径内功率变化进行补偿。
　　安捷伦83752B扫频源维修案例

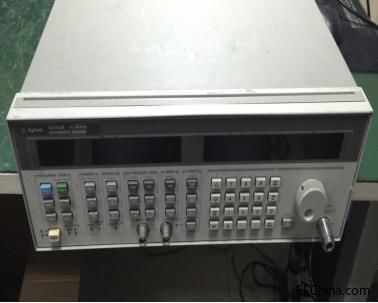

　　一、仪器型号：Agilent83752B20GHz信号发生器；
　　二、故障描述：仪器通入AC后前面板Standby指示灯不亮，按下POWER键不能正常开机，风扇不转；

　　三、整机检测：

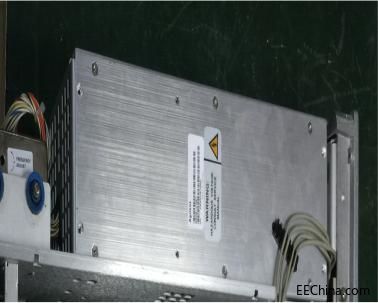

　　a)检测电源模块，工作正常；

　　b)检测前面板POWER按键，工作正常；

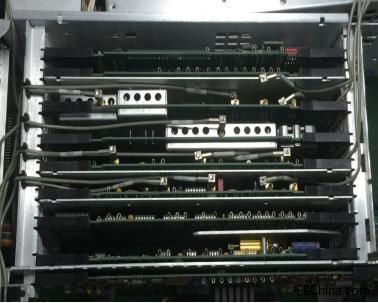

　　c)将A4至A12板逐块取下后再开机，发现将A5板取下后设备可以开机，前面板指示灯亮，风扇转动。故初步判定为A5时钟信号板故障导致设备不开机。

　　四、A5故障板检测：
　　检测发现，A5板P2-47脚21V_STB信号对地短路，导致整机21V_STB信号被拉低，故设备无法正常启动；

　　进一步检测发现，系关键器件击穿，对地短路，导致A5板P2-47脚21V_STB对地短路。
　　五、维修：
　　更换故障器件后，A5板P2-47脚21V_STB信号不再对地短路。将A5板装回设备内，设备可以正常工作。
　　六，结论：
　　修复。
