TI的这颗芯片能通过USB给1至4节锂电池高效快速充电

发布时间:2017-8-8 16:41    发布者:eechina
关键词: bq2570 , 充电控制
虽然半导体技术日新月异,但电池一直在拖我们的后腿。电池容量提升的速度太慢了,跟不上功能日益强大的电子设备对电能如饥似渴的需求。既然短期内看不到电池容量实现重大突破的希望,我们就不得不想办法来压榨现有电池的最大潜力。

于是我们想到了快速充电。说到手机的快速充电,那真是各村有各村的高招:高通、华为、OPPO,各自都有独家的快速充电技术。不过,将来大家很可能都会统一到一种技术上来,那就是USB PD(Power Delivery),该标准最高可支持100W的充电功率,这样的功率对于大多数消费电子产品来说已经足够了。

实际上,即使某个设备采用了USB PD技术,要充分发挥其能力也不是那么容易。例如,某个充电宝支持USP PD,但你能保证它的充电功率能达到100W吗?也许你使用的适配器仅能支持30W的输出功率。可是,你又怎么知道这个适配器最多可以输出30W而不是60W呢?问题还不止于此。就算你的适配器可以安全输出100W功率,你真的敢用100W充电而不担心充电宝过热起火吗?

显然,一颗聪明的充电控制器十分重要。它可以在保证安全的前提下以最高效率对设备进行充电,而且最好能够适应宽范围的输入电压,能够输出数种电压以便为不同节数的电池充电。当然,要是在极热和极寒环境下也能工作就更好了。

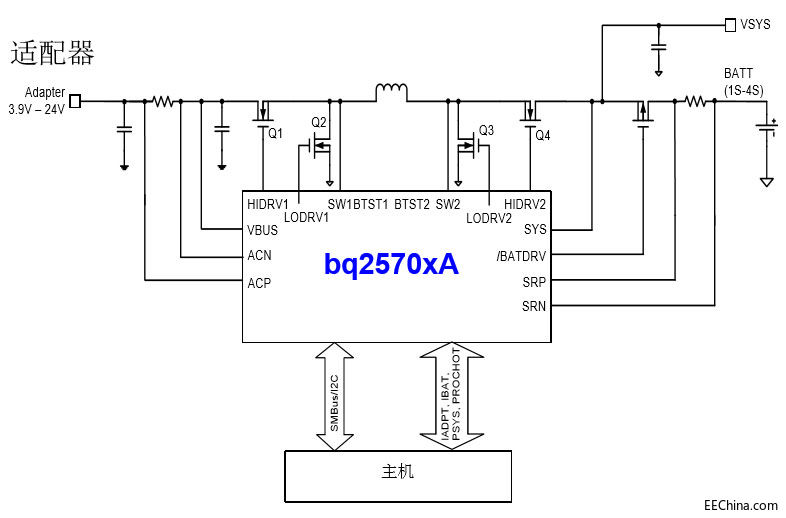

近日,美国德州仪器公司(TI)就发布了一款这样的充电控制器bq25703A和bq25700A(这两种型号其实是一款器件,只是总线有所不同),它具有以下这些特性:

  • 输入灵活。支持USB PD,提供3.5V至24V的宽输入电压范围,可以使用多个端口,包括USB 2.0、USB 3.0和USB Type-C。
  • 输出灵活。具备升压、降压和升降压功能。可为1节至4节锂离子电池充电。降压和升压操作之间可实现无缝转换,无任何死区。
  • 效率高。升降压充电器最高效率可达97%。
  • USB OTG。宽泛的输出范围能够支持5 V至20 V的输入就绪设备,以反转模式(USB OTG)提供可调输出,最大输出能力超100W,完全兼容USB PD。


据德州仪器电池管理产品(BMS)中国市场和应用部门经理文司华博士介绍,该充电控制器的效率显著高于竞品,这意味着充电器所耗散的热量大幅降低,让充电电路放心大胆地去工作,而且可以简化散热管理,缩小设计尺寸。

值得一提的是bq2570xA的输入电流优化功能(ICO)。ICO可以检测电源(通常是各种适配器)的能力,以利用其最大输入功率,确保适配器无过载安全运行。ICO的核心是确认最大输入功率的创新算法 。


最能表现bq2570xA优点的应用是为无人机电池充电。各型号无人机所使用的电池节数不同,耗电较快,需要频繁充电。此外,无人机是在室外工作,环境温度变化范围很大。bq2570xA可以为不同串数的电池进行快速充电,而且能在-40°C到85°C的极宽温度范围下实现±0.6%的充电电压精度,更好地保障任何种类无人机的电源供应。
