MS1651 是一个单通道视频缓冲器，它内部集成6dB 增益的轨到轨输出驱动器和6 阶输出重建滤波器。MS1651 的-3dB 带宽为10.5MHz，压摆率为40V/us。MS1651 比无源LC 滤波器与外加驱动的解决方案能提供更好的图像质量。它单电源供电范围为+2.5V 到+5.5V，并有极低的静态电流9.2mA，非常适用于电池供电应用。MS1651 的输入信号为DAC 的输出，可直流耦合输入或交流耦合输入。内部二极管箝位和偏置电路可用于交流耦合输入方式。MS1651 还包含内部电平移位电路，从而避免了同步脉冲被截断并允许直流耦合输出。MS1651 的输出可驱动直流或交流耦合单（150Ω）或双（75Ω）负载。

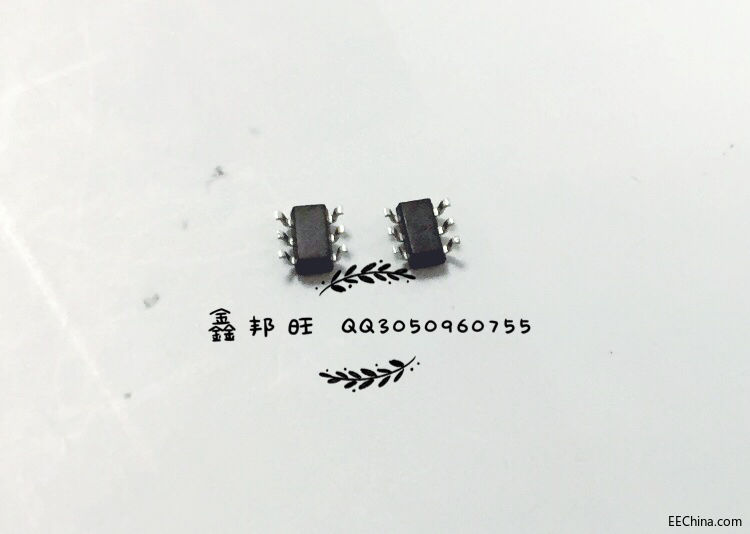

MS1651 采用SOT23-6 六管脚封装，ESD 保护可达到8KV。
主要特点
● 单通道6 阶10MHz（HD）过滤器
● 透明的输入箝位
● 6dB 增益输出驱动器和驱动双视
频负载
● 轨到轨输出
● 输入电压范围包括地
● 交流或直流耦合输入
● 交流或直流耦合输出
● 单电源供电范围为2.5V 到5.5V
● 低功耗，静态电流为9.2mA
● SOT23-6 的封装形式
应用
● 视频放大器
● 有线电视和卫星机顶盒
● 通信设备
● 消费类视频
● 便携式和手持式产品
● 个人视频录像机
● DVD 播放机
● 高清电视
● 放映机和幻灯机
|
|
