R&S推出带宽可达9GHz的高精度模块化探头系统
发布时间：2017-3-16 21:41
发布者：eechina
|
对于例如SuperSpeed USB和PCIe 2.0等高速串行数据信号的测试需要示波器能够采集和分析高达5Gbps信号以及合适的探头方案。全新R&S RT-ZM模块化宽带探头系统确保了示波器与被测对象之间的最优探接。根据不同的探接方式和测试模式，RT-ZM模块化探头系统在高达9GHz的范围内提供了高动态范围和32fF至521fF极低的输入电容，确保了探针对被测信号的负载和失真效应最小化。R&S RT-ZM探头系统由RT-ZM15/30/60/90等带宽从1.5GHz至9GHz的放大器模块和各种可更换RT-ZMA探针和探接模块构成。 支持多种测试模式：不需重新连接即可支持四种测试模式

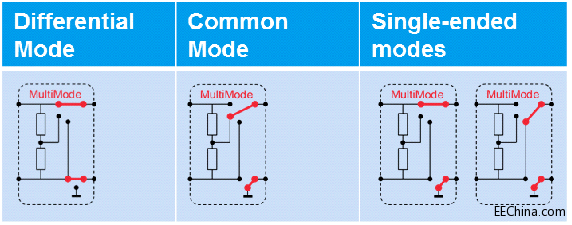

R&S RT-ZM模块化宽带探头系统的最大创新是支持多种测试模式。用户可以在差分、共模、正单端和负单端信号测试之间方便地进行切换。一次连接即可完成复杂的测试分析，而不需要像其他传统探头一样进行重新探接。测试时间和不正确探接带来的风险被大大减小和降低，确保用户获得稳定一致的测量结果。 R&S RT-ZM放大器模块具有独特的DC特性

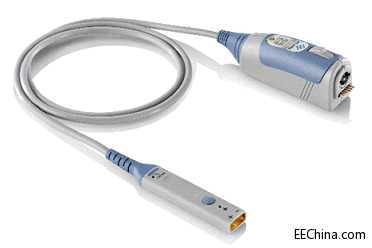

探头系统的核心是放大器模块。用户可以通过R&S探头接口将放大器模块与R&S示波器直接相连。带宽支持从DC至1.5GHz到9GHz。探头的衰减系数可根据需要选择设置为2:1或10:1，对应的动态范围为±0.5V或±2.5V。由罗德与施瓦茨公司专门开发的混合信号ASIC提供了杰出的RF特性和独特的具有极低温漂的DC特性。放大器模块也提供了从-16V至+16V的最大DC补偿范围，这一特性使用户对包含有高直流分量的信号以最大分辨率分析其中小的信号细节成为可能。

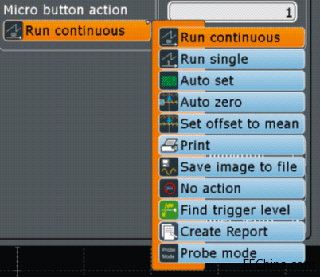

放大器模块的另一个实用设计特征是探头上配备的R&S Probebutton微按钮。用户可以在示波器上根据需要配置不同的功能。例如，用户可以配置微按钮的功能作为不同测试模式之间的切换、测量的启动/停止或是测量结果的自动归档。 独立于示波器的高精度电压测量

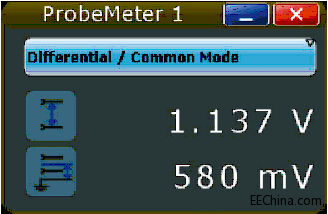

放大器模块还集成了R&S ProbeMeter电压计功能，提供独立于示波器采集通道的高精度电压测量。在示波器采集通道测量的同时，被测信号的直流分量可以被放大器上的电压计直接测量。R&S ProbeMeter具有0.05%的测量精度和±7V的电压测量动态范围。 多种RT-ZMA探接前端模块满足不同应用的需要

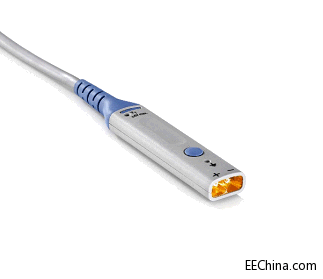

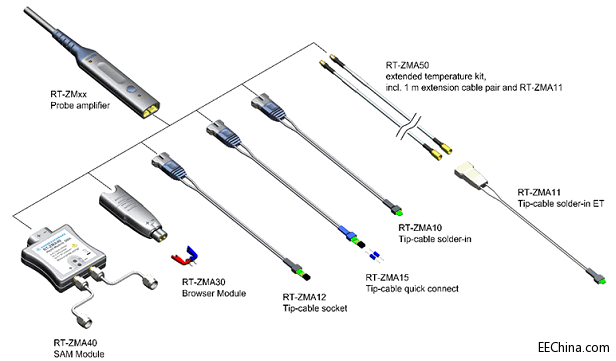

为了完成与被测对象之间的探接，R&S RT-ZM模块化探头系统提供了多种探接前端模块的选择，从焊接探针、插针连接器、弹簧探针到SMA连接器。RT-ZMA11前端支持从-55℃到+125℃的温度范围，是进行环境温度试验的理想选择。
R&S RT-ZM模块化探头系统在2017年3月14日开幕的Embedded World 2017纽伦堡国际嵌入式应用展览会上发布并公开展示。该探头系统支持R&S RTO和RTE系列示波器，现已开始接受订货。详情请访问：www.rohde-schwarz.com/ad/press/powerelectronics. |
