端到端网络流的介绍
发布时间：2010-10-21 20:17
发布者：conniede
|

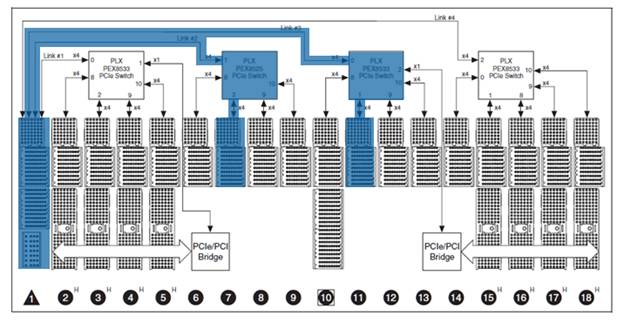

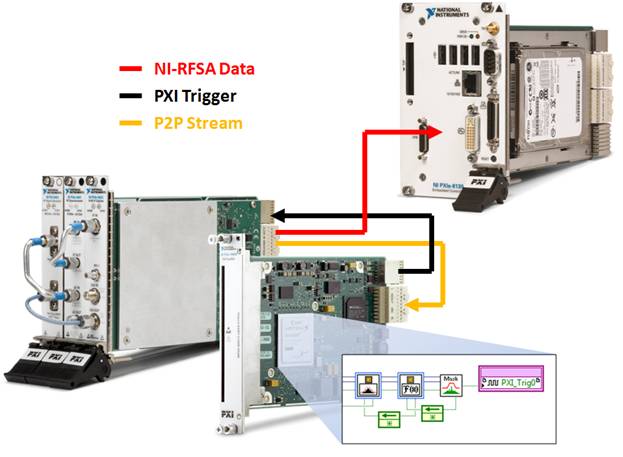

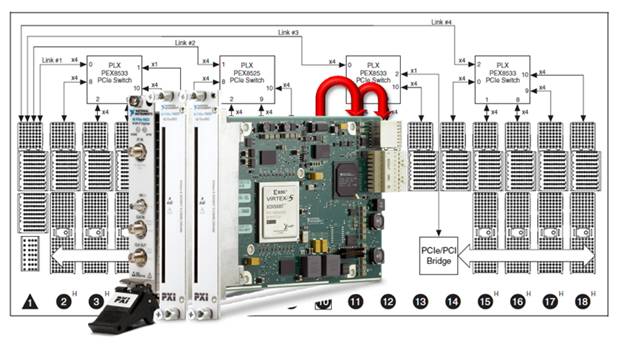

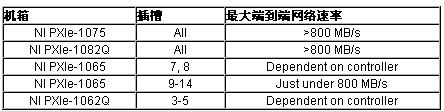

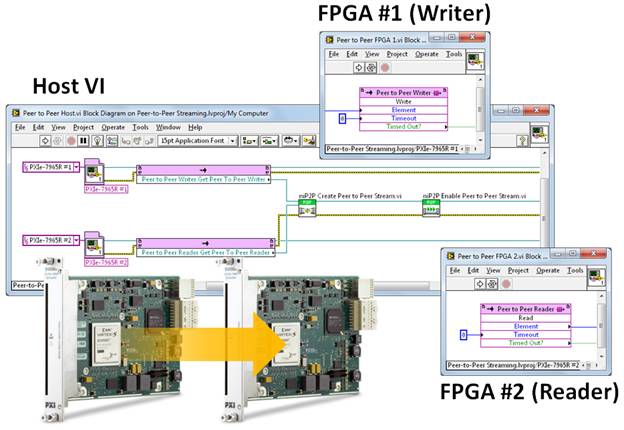

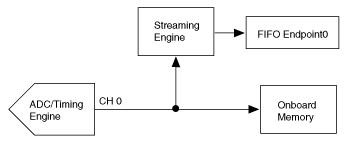

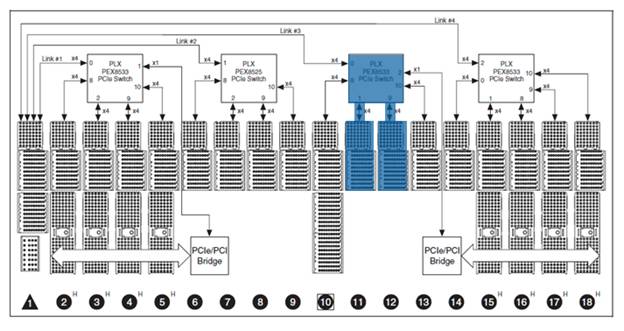

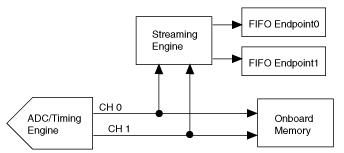

1 端到端网络流的介绍 NI端到端网络(P2P)流技术使用PCIExpress接口在多个设备之间直接，点对点传输，而不必通过主处理器或存储器。这可使同一个系统中的设备共享信息而不必占用其它的系统资源。NIP2P技术被以下设备支持：PXIExpressNIFlexRIO现场可编程门阵列(FPGA)模块(NIPXIe-7961R,PXIe-7962R,andPXIe-7965R)，PXIExpress数字化仪和矢量信号分析仪，包括NIPXIe-5122，PXIe-5622和PXIe-5663。 在图1所描述的系统中，在NIPXIe-1075机箱中插入的NIPXIe-5622数字转换器使用端到端网络数据流直接将数据传送到NIPXIe-7965RNIFlexRIOFPGA模块。然后FPGA模块作为附加过程将数据传送到另一个FPGA模块。由于机箱背板开关提供与模块所在插槽的直接连接，您不需要通过主控制器或进入系统资源传送数据，例如CPU和主存储器。  图1.一个NIPXIe-5622数字转换器将数据流传送到两个PXIExpressNIFlexRIOFPGA模块. 2 应用实例 RF应用中一种常见的需求是实时频域触发。当大部分的RF设备在一个功率级上触发时，这种触发与频率无关。然而，使用NILabVIEWFPGA模块的端到端网络数据流和处理技术，您可以建立一个频域触发。图2所描述的应用中，NIPXIe-5663矢量信号分析仪使用端到端网络流将数据传送到NIFlexRIOFPGA模块，这里开有窗口，将其转化为频域信号，然后与掩码比较。当数据超过掩码时，FPGA模块在PXI背板产生一个数字触发信号。一旦NIPXIe-5663收到这个触发信号，它使用它的标准采集存贮器来捕获一个数据记录，包含预触发采样。然后您可以通过NI-RFSA驱动从主机读取这个记录用于其它的处理或存储。  图2.在此应用中，NIFlexRIOFPGA模块给NIPXIe-5663矢量信号分析仪一个频域触发信号. 3 编程端到端网络系统 编写端到端网络数据流被NI-P2P驱动极大的简化了。在图3描述的应用中，1号FPGA直接在LabVIEWFPGA中传送数据给2号FPGA，简单的端到端网络读写节点为数据交换提供先进先出的接口。这些节点类似于DMA和本地FPGAFIFO。在数据交换成为可能之前，主机必须通过其NI-RIO和NI-P2PAPI将1号FPGA的写入数据流和2号FPGA的读取连接起来（如图3所示）。取决于配置，您只需要一个或两个VI来连接端到端网络数据流，以便于数据交换的进行。  图3.在TwoNIFlexRIOFPGA模块和相关软件之间的端到端网络流 4 基准端到端网络系统 采用NI端到端网络技术，超过800MB/s的数据流速率成为可能。最大处理量取决于数据流模块，机箱，配置是否许可，以及控制器。一般来说，最低数据速率是P2P的最大可能带宽。 4.1 底板 所有数据必须通过机箱从一个模块流向另一个模块，所以机箱在确定性的带宽中扮演至关重要的角色。机箱背板的PCIExpress开关提供了数据通过机箱的路径，同时，也提供了实现端到端网络数据流的高带宽的点对点连接。当模块在机箱插槽上，直接与相同的PCIExpress开关相连时，如图4所示，带宽取决于开关。  图4.机箱上的模块安置使所有的数据经由一个PCIExpress开关. 表1显示了一个给定机箱上PCIExpress开关的最大带宽。连接到相同开关的任意两个插槽的通过带宽都可以实现，并且在给定的速率内支持一个开关的多重连接。 表1.PXIExpress机箱P2P带宽  4.2 控制器 当一个P2P流系统的模块并不都是连接到一个机箱背板上的相同PCIExpress开关时，数据必须通过主机控制器的板载开关或芯片，但不必通过其CPU或存储器。配置如图5所示。  图5.机箱上的模块安置使数据通过主机控制器. 表2列出了一个给定控制器的PCIExpress开关或芯片的最大带宽。需要注意的是这些数字表示进出控制器某一部分的集合带宽。如果多个端到端网络流存在于这些相同的部分，它们必需共享带宽。  图2.PXIExpress控制器的P2P带宽 4.3 模块 只有机箱和控制器配置提供一定的带宽，PXIExpress模块本身才能决定最大可实现带宽。下面是各种具有P2P功能装置的基准和配置细节。 NIPXIe-7965R,PXIe-7962R,PXIe-7961RNIFlexRIOFPGA模块:这些PXIExpressNIFlexRIOFPGA模块具有超过800MB/s的数据IO速率。当两个方向同时传输，FPGA模块能达到单方向超过700MB/s的速率，或超过1.4GB/s的集合数据速率。数据可能包含一个单独的流，或者多达16个独立的流，每一个流对应装置的一个DMA通道。数据流的数目和它们的带宽由装置内FPGA的配置和编程决定。 NIPXIe-5622IF数字转换器:NIPXIe-5622是一种150MS/s,16-bit的数字转换器，能产生多达300MB/s的数据。对于端到端网络数据流来说，数字转换器有一个单独的写入端点，位于板载存储器的并行数据通路上。您可以将采集到的数据写入这个端点从而传输到FPGA目标，并将它通过板载存储器送到主机。NIPXIe-5622的重要特征是采用正交数字下变频(DDC)的板载信号处理(OSP)，能以75MS/s或250MB/s的复合I/Q数据形式提供多达60MHz的IF带宽。在这种模式下，端到端网络流的采样隔行扫描选取样本，采用先I采样后Q采样的方法。  图6.采用NIPXIe-5622IF数字转换器的端到端网络流 端到端网络数据流以原始的二进制传输，不包括缩放和校准。归一化的系数可以被NI-SCOPE查询并用来校准二进制数据而不必缩放成伏特。归一化的数据符合随后的规范，所以您可以以后翻译这些二进制信息或将其缩放成伏特。 *最大的正二进制值对应垂直幅度的最大正向电压。 *最大的负二进制值对应垂直幅度的最大反向电压。 *垂直幅度被均匀划分以对应可能的二进制值。 或者，您可以在一个单独的步骤查询并应用缩放系数来校准和缩放数据。请参考高速数字转换器帮助获得更多细节。 NIPXIe-5122高分辨率数字转换器:TheNIPXIe-5122是一种100MS/s，双通道，14-bit的数字转换器，能产生多达每路每流200MB/s的数据。对于端到端网络流，数字转换器具有两个写入端点，位于板载存储器的并行数据支路。您可以将采集的数据写入这些端点，并将其通过板载存储器传送到主机。  图7.采用NIPXIe-5122高分辨率数字转换器的端到端网络流 表3展示了有效的流配置实例 表3.有效的流配置  请注意，配置模块来生成数据的速率如果超过了PXIExpressx4总线的带宽，有可能引起数据溢出。例如，当采样全速运行(共800MB/s)时表3的最后配置表能导致每流400MB/s的速率。如果您还将数据传送到主机PC，您将超出总线带宽。降低数字转换器的采样率能避免数据溢出。 端到端网络数据流以原始的二进制传输，不包括缩放和校准。归一化的系数可以被NI-SCOPE查询并用来校准二进制数据而不必缩放成伏特。归一化的数据符合随后的规范，所以您可以以后翻译这些二进制信息或将其缩放成伏特。 *最大的正二进制值对应垂直幅度的最大正向电压。 *最大的负二进制值对应垂直幅度的最大反向电压。 *垂直幅度被均匀划分以对应可能的二进制值。 或者，您可以在一个单独的步骤查询并应用缩放系数来校准和缩放数据。请参考高速数字转换器帮助获得更多细节。 |
