原创|高速PCB设计中网表导入的常见错误处理

发布时间:2017-1-10 10:16    发布者:mwkjhl
关键词: PCB设计

PCB设计中网表导入常见错误的查找:

1、打开netin。log文件

2、查找关键字error,如下图:

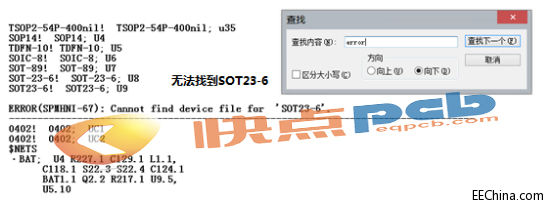

1 拷贝.jpg

网表常见错误查找1

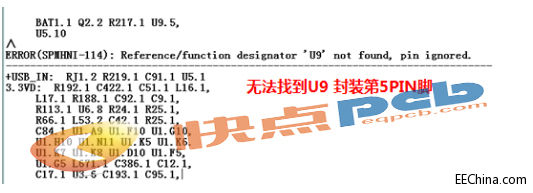

2 拷贝.jpg

网表常见错误查找2

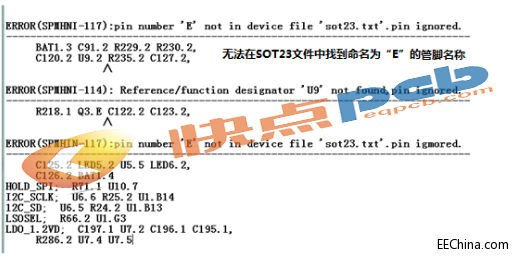

3 拷贝.jpg

网表常见错误查找3

网表导入的常见错误处理:

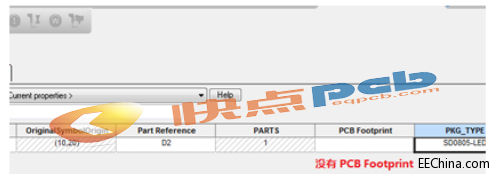

1、器件没指定PCB Footprint,是由于原理图中信息缺少造成的。如下图:

4 拷贝.jpg

网表常见错误处理1

2、器件位号定义重复,如下图:

5 拷贝.jpg

网表常见错误处理2

3、器件位号信息缺失,如下图:

6 拷贝.jpg

网表常见错误处理3

在原理图设计工具中修改常见错误,重复网表导入操作,直到netin。log文件中没有error为止,才完成原理图网表成功导入PCB设计工具。
