例说FPGA连载66：AV视频采集之In-System Sources and Probes概述

In-System Sources and ProbesEditor可以简单的将FPGA内部的某些输入或输出信号接口引出，在Quartus II中便可对其进行在线的读或写操作。它给系统调试带来的便利可见一斑。通常，我们可以通过In-System Sources and Probes Editor实现以下的一些在线验证和测试功能。

●  创建虚拟开关功能，便于控制FPGA内部逻辑功能的运行情况。

●  创建虚拟面板指示功能，便于观察FPGA内部逻辑功能的一些简单状态指示。

●  便于直接引出某些状态量进行观察。

●  随时更改内部功能逻辑的状态。

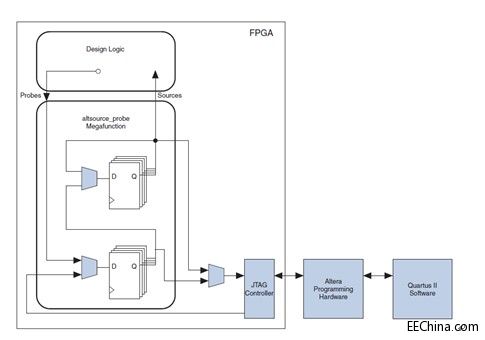

如图12.4所示，In-System Sources and Probes Editor是集成在QuartusII工具中的一个调试插件，同时它也有一个对应的IP核逻辑模块需要被例化到FPGA内部，然后在线运行FPGA时，二者相配合就能够实现在线调试的功能了。

图12.4 In-System Sources and ProbesEditor功能框图

         该实例中，我们将通过这个In-System Sources and Probes Editor在PC端实现ADV7180芯片的IIC寄存器在线读写。
