例说FPGA连载59：LCD触摸屏驱动设计之板级调试
发布时间：2016-12-19 16:43
发布者：rousong1989
|
例说FPGA连载59：LCD触摸屏驱动设计之板级调试 特权同学，版权所有 配套例程和更多资料下载链接： http://pan.baidu.com/s/1c0nf6Qc
① 连接好硬件， VIP核心板 + SF-L70子板 + 7寸液晶屏，并且给VIP核心板上电。 ② 打开“…\prj\vip_ex7”文件夹下的工程。 ③ 使用Programmer将“…\prj\vip_ex7\output_files”文件夹下的vip.sof文件下载到VIP核心板中。 ④ 打开EDS。导入“…\prj\vip_ex7\software”文件夹下的软件工程（包括应用工程和BSP工程）。 ⑤ 运行应用程序，接着我们可以按照图9.7所示的顺序分别点击触摸屏的左上角、右上角、右下角和左下角。

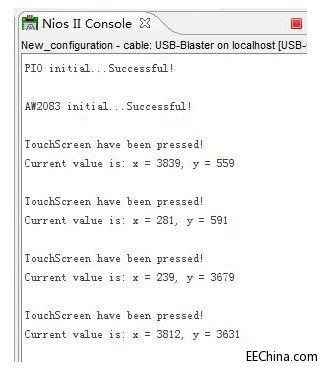

图9.7 触摸屏数据采集功能演示 ⑥ 点击完毕，我们可以看到如图9.8所示，Nios II Console中打印出来刚才触摸屏被按下后4组坐标数据。从这四组数据中，我们不难发现，当触摸屏的最左侧被按下时，数据较大；最右侧被按下时，数据较小。当触摸屏最上侧被按下时，数据较小；最下侧被按下时，数据较大。当然了，这些数据并不能直接作为触摸屏的坐标点，例如我们的液晶屏是800*480分辨率的，若希望和这些数据对照上，还需要做一些映射处理。后面的例程我们会进一步来探讨这个问题。
图9.8 Nios II Console打样触摸屏坐标数据 |
