例说FPGA连载56：VGA显示驱动之复用引脚设置
发布时间：2016-12-5 17:58
发布者：rousong1989
|
例说FPGA连载56：VGA显示驱动之复用引脚设置 特权同学，版权所有 配套例程和更多资料下载链接： http://pan.baidu.com/s/1c0nf6Qc
在该实例中，SF-VGA子板连接到VIP核心板的插座P4。在分配好引脚后，若直接进行编译，则将会出现如图7.6所示的错误。

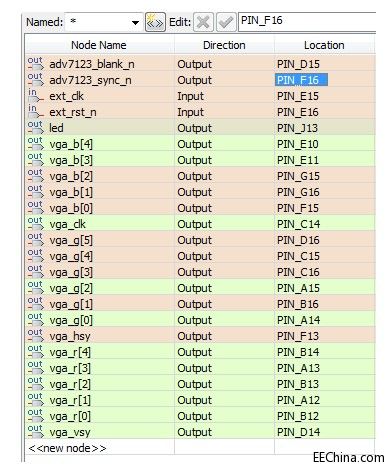

图7.6 引脚复位错误报告 这是怎么回事？为什么Pin_F16有“multiple pins assigned to”，即多个信号分配给这个引脚？如图7.7所示，pin assignment中并没有多个信号分配给Pin_F16这个引脚，只有adv7123_sync_n分配给了它。
图7.7 引脚分配 再来看看如图7.8的原理图，这里的F16引脚，FPGA的功能定义是“IO, DIFFIO_R4n, (nCEO)”。问题就在这个“nCEO”上，这是个配置相关的引脚，默认情况下Quartus II工具认为它作为配置功能使用，如果用户将它分配到信号上，则编译时必定报错。
图7.8 FPGA原理图 那么这个错误如何规避？很简单，大家在Quartus II菜单中点击“Assignments à Device…”，进入Device界面如图7.9所示。找到“Device and Pin Options…”按钮，单击它。

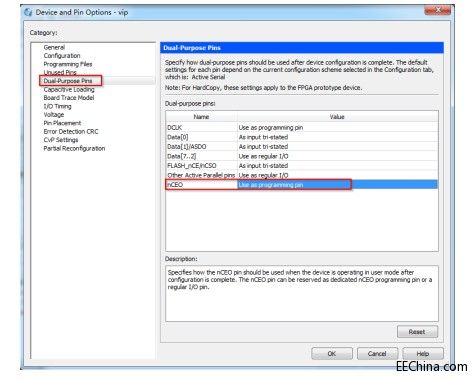

图7.9 Device选项卡 如图7.10所示，在“Category”下面选择“Dual-Purpose Pins”，然后找到右侧的“nCEO”一栏，默认的设置是“Use as programming pin”。双击它，将它改为“Use as regular I/O”。
图7.10 Device and Pin Option选项卡 重新编译工程，不会再有错误信息。同样的，如果使用“Dual-Purpose Pins”遇到类似的问题，可以通过类似的方式解决。 |
