例说FPGA连载49：Qsys系统搭建与软件开发之板级调试
发布时间：2016-11-18 17:01
发布者：rousong1989
|
例说FPGA连载49：Qsys系统搭建与软件开发之板级调试 特权同学，版权所有 配套例程和更多资料下载链接： http://pan.baidu.com/s/1c0nf6Qc

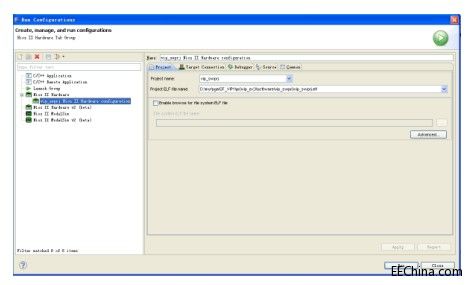

① 打开“…\prj\vip_ex3”文件夹下的工程。 ② 使用Programmer将“…\prj\vip_ex3\output_files”文件夹下的vip.sof文件下载到VIP核心板中，此时VIP板上的指示灯D1还处于熄灭状态。 ③ 点击菜单栏的“RunàRun Configurations”。如图5.51所示，确认选中当前工程的Nios II Hardware。

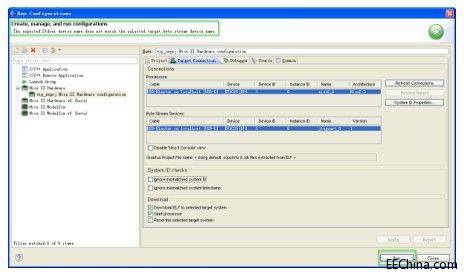

图5.51运行配置页面 ④ 单击选中“Target Connection”选项卡，如图5.52所示，可以多次单击“Refresh Connections”直到窗口右上角没有红色的Error提醒，并且窗口右下角的Run按钮是可点击状态，点击“Run”运行软件。
图5.52配置线缆连接状态 ⑤ 片刻后，我们可以看到Nios II Console窗口中打印出我们在软件上预设的字符如图所示。并且VIP板上的指示灯D1也开始欢乐的闪烁了。
图5.53 Nios II Console窗口 |
