例说FPGA连载35：PLL例化配置与LED之闲置引脚设置 特权同学，版权所有 配套例程和更多资料下载链接： http://pan.baidu.com/s/1c0nf6Qc
在FPGA使用中，我们常常会遇到一些闲置不使用引脚带来的麻烦。对于这些闲置不使用的引脚，最好在工具软件上将他们设置为“输入三态”，这样可以避免很多稀奇古怪的问题。下面简单的说一下如何在Quartus II工程中做这个设置。 如图3.30所示，点击菜单栏的“AssigmentàDevice…”。

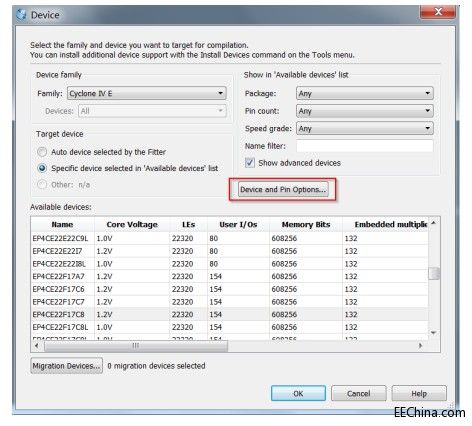

图3.30 菜单选择Device 如图3.31所示，在打开的Device页面中，点击“Device and Pin Options…”选项。
图3.31 Device选项卡 如图3.32所示，在弹出的窗口中，选择“Unused Pins”选项卡，然后在“Reserve all unused pins”后面的下拉框中选择“As input tri-stated”即可。
图3.32 Device and Pin Options选项卡 完成设定后，重新编译Quartus II的工程，则设置生效。 |
